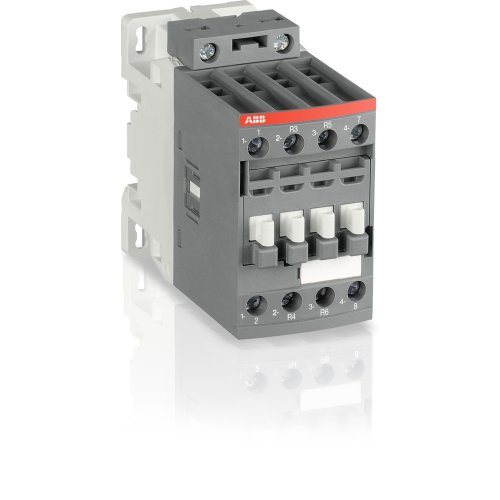

ABB Componenten Magneetsch. 18,5kW 400V 4P Spoel code 21 groot spanningsbereik Hulpcon
Artikelnummer: 20093280
Artikelnummer fabrikant: 1SBL296561R2100
EAN Code: 3471523125117
ABB Componenten, Magneetschakelaar / AF ZB, AF 38ZB-22-00-21 20-60VDC, Magneetsch. 18,5kW 400V 4P Spoel code 21 groot spanningsbereik Hulpcon, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF38ZB-22-00-21 is een 4-polige magneetschakelaar uit de Magneetschakelaar / AF ZB serie voor het schakelen en besturen van motoren en vermogenskringen in industriële toepassingen. Met schroefaansluitingen en blokopbouw past hij naadloos in paneelbouw en machinebesturing, zowel volgens IEC tot 690 V als UL 600 V.De AF-technologie biedt een breed spoelspanningsbereik (24–60 V AC 50/60 Hz en 20–60 V DC), waardoor hij betrouwbaar schakelt bij grote spanningsvariaties en het energieverbruik in de schakelkast daalt. Ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. De compacte bouw is eenvoudig uit te breiden met hulpcontactblokken en accessoires, zodat functies snel zijn aan te passen. Dit levert een robuuste, storingszekere oplossing op met hoge beschikbaarheid en minder onderhoud.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 101 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 22 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 55 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF ZB |
