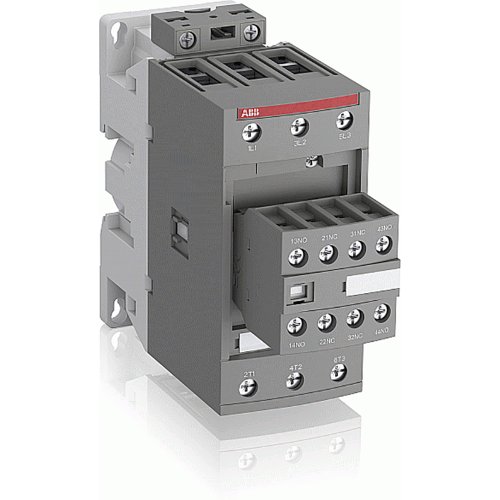

ABB Componenten Magneetsch. 18,5kW 400V 3P Spoel code 11 groot spanningsbereik Hulpcon
Artikelnummer: 20093324
Artikelnummer fabrikant: 1SBL347001R1122
EAN Code: 3471523132214
ABB Componenten, Magneetschakelaar / AF, AF 40-30-22-11 24-60VAC 20-60VDC, Magneetsch. 18,5kW 400V 3P Spoel code 11 groot spanningsbereik Hulpcon, 125,5, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF40-30-22-11 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het starten en schakelen van motoren tot 18,5 kW bij 400 V (AC-3) en het schakelen van vermogenskringen tot 70 A (AC-1). Ideaal voor betrouwbare motorbesturing en compacte paneeloplossingen.Dankzij AF-technologie biedt de spoel een groot spanningsbereik van 24–60 V AC 50/60 Hz en 20–60 V DC. Dit vangt spanningsschommelingen op, vermindert energieverbruik in het paneel en zorgt voor zeker schakelen in instabiele netten. Ingebouwde overspanningsbeveiliging elimineert extra componenten en bespaart ruimte.De AF40-30-22-11 wordt geleverd met voorgemonteerde hulpcontacten 2NO + 2NC en schroefaansluitingen voor snelle, zekere bekabeling. Het bloktype ontwerp maakt eenvoudige uitbreiding met hulpcontactblokken en een breed scala aan accessoires mogelijk.
| Breedte | 55 |
| Hoogte | 125,5 |
| Diepte | 144 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 18,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 40 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 70 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 18,643 kW |
| Model | Magneetschakelaar / AF |
