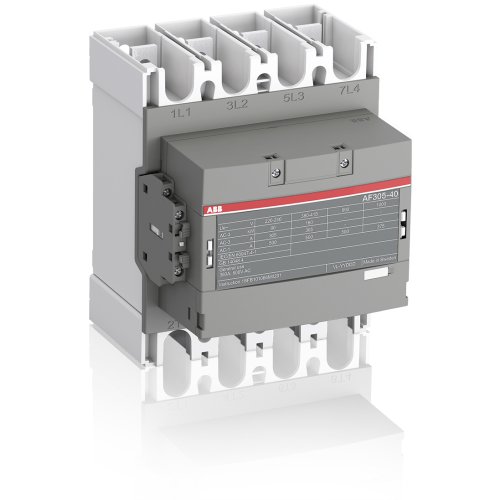

ABB Componenten Magneetsch. 160kW 400V 4P Spoel code 13 groot spanningsbereik Hulpcont
Artikelnummer: 20110318
Artikelnummer fabrikant: 1SFL587102R1322
EAN Code: 7320500504994
ABB Componenten, Magneetschakelaar / AF, AF 305-40-22-13 100-250VAC/DC, Magneetsch. 160kW 400V 4P Spoel code 13 groot spanningsbereik Hulpcont, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF305-40-22-13 is een 4-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor betrouwbare motorbesturing en vermogensschakeling in besturingspanelen. Hij schakelt motoren tot 160 kW bij 400 V (AC-3) en vermogenskringen tot 500 A (AC-1), geschikt voor 1000 V IEC of 600 V UL toepassingen.Dankzij AF‑technologie biedt hij een breed spoelspanningsbereik van 100–250 V AC/DC, vangt grote spanningsvariaties op, verlaagt het paneel-energieverbruik en blijft zeker schakelen in instabiele netten. Ingebouwde overspanningsbeveiliging maakt extra componenten overbodig en houdt de oplossing compact. Voorzien van voorgemonteerde hulpcontacten 2NO+2NC en Main Circuit Bars voor snelle inbedrijfname. Het bloktype ontwerp is eenvoudig uit te breiden met hulpcontactblokken en accessoires. Inclusief montagekit met alle benodigde bevestigingsmiddelen voor een snelle en nette installatie.
| Breedte | 184 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 305 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 500 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AF |
