ABB Componenten Magneetsch. 160kW 400V 3P Spoel code 33 groot spanningsbereik Hulpcont
Artikelnummer: 20110294
Artikelnummer fabrikant: 1SFL587002R3311
EAN Code: 7320500504659
ABB Componenten, Magneetschakelaar / AF, AF 305-30-11-33 100-250V, Magneetsch. 160kW 400V 3P Spoel code 33 groot spanningsbereik Hulpcont, 195,5, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC

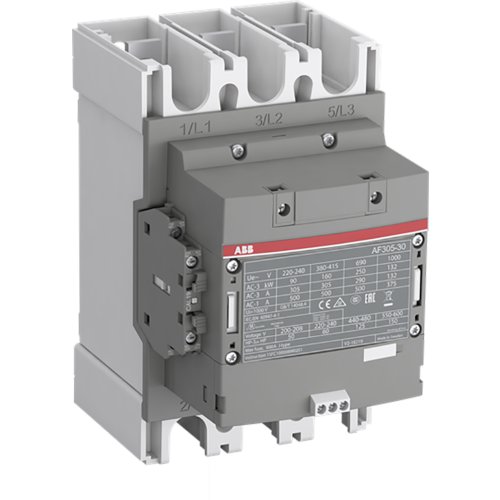

De AF305-30-11-33 is een 3-polige magneetschakelaar uit de AF-serie voor het schakelen van motoren tot 160 kW bij 400 V (AC-3) en vermogenskringen tot 500 A (AC-1). Ideaal voor betrouwbare motorstart en -stop in machinebouw, pompen, HVAC en industriële verdeelinrichtingen. Standaard geleverd met hoofdrail-aansluitingen en voorgemonteerde hulpcontacten 1 NO + 1 NC, inclusief montagemateriaal voor een snelle, nette inbouw.Dankzij AF-technologie werkt de spoel op een groot stuurspanningsbereik van 100–250 V AC/DC en blijft de schakeling stabiel bij netfluctuaties. Dat verlaagt het energieverbruik in de kast en vergroot de bedrijfszekerheid. Geïntegreerde overspanningsbeveiliging bespaart externe componenten en ruimte. Het blokontwerp maakt eenvoudige uitbreiding mogelijk met extra hulpcontactblokken en accessoires, zodat de configuratie moeiteloos meegroeit met de toepassing.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 195,5 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 305 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 500 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AF |
