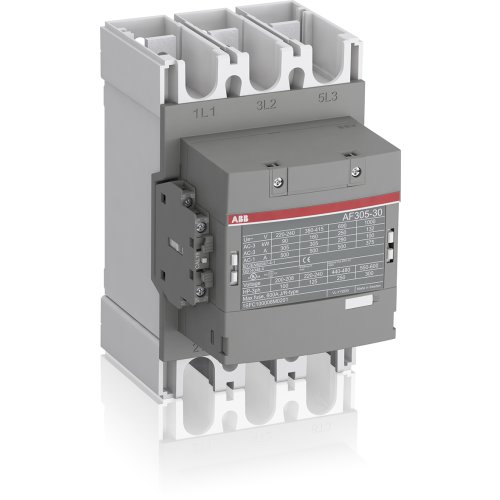

ABB Componenten Magneetsch. 160kW 400V 3P Spoel code 12 groot spanningsbereik Hulpcont
Artikelnummer: 20110286
Artikelnummer fabrikant: 1SFL587002R1211
EAN Code: 7320500481745
ABB Componenten, Magneetschakelaar / AF, AF 305-30-11-12 48-130VAC/DC, Magneetsch. 160kW 400V 3P Spoel code 12 groot spanningsbereik Hulpcont, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF305-30-11-12 is een 3-polige Magneetschakelaar / AF voor het schakelen en sturen van krachtige motoren en vermogenskringen. Hij is geschikt voor motorbesturing tot 160 kW bij 400 V (AC-3) en algemene vermogensschakeling in zware toepassingen. Voor paneelbouw en moderniseringsprojecten biedt hij een compacte, betrouwbare oplossing met vooraf gemonteerde hulpcontacten.Dankzij AF‑technologie werkt de spoel stabiel binnen een breed regelspanningsbereik van 48–130 V AC/DC, vangt grote netfluctuaties op en verlaagt het energieverbruik in de schakelkast. Ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. De blokbouw maakt uitbreiding met extra hulpcontactblokken en accessoires eenvoudig, terwijl hoofdrails al zijn voorzien. Geleverd met complete montagekit voor snelle, foutloze aansluiting. Inclusief 1NO + 1NC hulpcontact voor directe signaalafname en veilige interlocks.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 305 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 500 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 93,213 kW |
| Model | Magneetschakelaar / AF |
