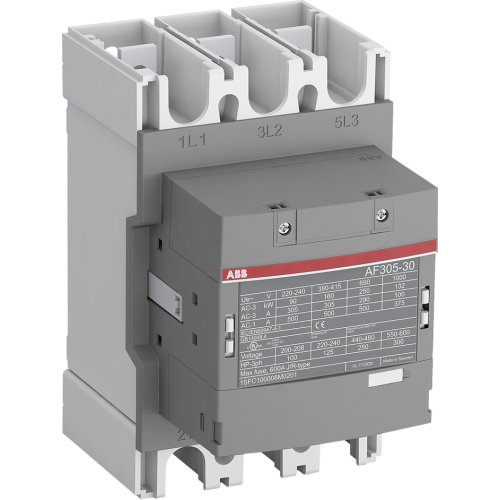

ABB Componenten Magneetsch. 160kW 400V 3P Spoel code 12 groot spanningsbereik Hulpcont
Artikelnummer: 20110285
Artikelnummer fabrikant: 1SFL587002R1200
EAN Code: 7320500481738
ABB Componenten, Magneetschakelaar / AF, AF 305-30-00-12 48-130VAC/DC, Magneetsch. 160kW 400V 3P Spoel code 12 groot spanningsbereik Hulpcont, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF305-30-00-12 is een 3-polige magneetschakelaar uit de serie Magneetschakelaar / AF voor het betrouwbaar schakelen en starten van krachtige motoren en vermogenscircuits. Hij dekt toepassingen tot 160 kW bij 400 V AC (AC-3) en is daarmee geschikt voor zware industriële omgevingen waarin continuïteit en compact bouwen belangrijk zijn.Dankzij AF‑technologie werkt de spoel (code 12) storingsvrij binnen een breed stuurspanningsbereik van 48–130 V AC/DC, compenseert hij spanningsvariaties en verlaagt hij het energieverbruik in de schakelkast. Geïntegreerde overspanningsbeveiliging maakt externe suppressors overbodig en bespaart ruimte. Het blokontwerp laat eenvoudige uitbreiding toe met hulpcontactblokken en accessoires, terwijl de meegeleverde montagematerialen de installatie versnellen. Met hoofdcontacten voor hoge belasting en 0NO + 0NC hulpcontactconfiguratie biedt AF305-30-00-12 een robuuste, schaalbare oplossing voor betrouwbare motorbesturing.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 305 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 500 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 93,213 kW |
| Model | Magneetschakelaar / AF |
