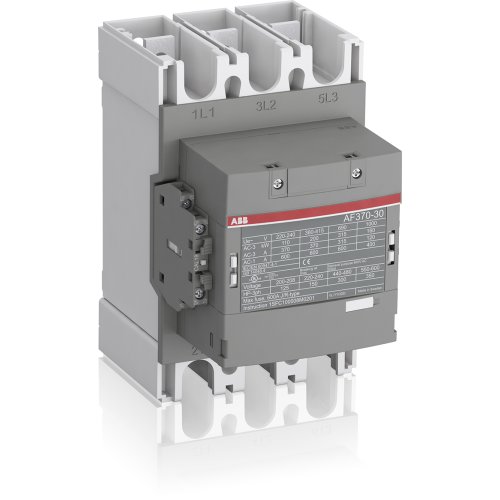

ABB Componenten Magneetsch. 160kW 400V 3P Spoel code 11 groot spanningsbereik Hulpcont
Artikelnummer: 20110284
Artikelnummer fabrikant: 1SFL587002R1122
EAN Code: 7320500481721
ABB Componenten, Magneetschakelaar / AF, AF 305-30-22-11 24-60VAC 20-60VDC, Magneetsch. 160kW 400V 3P Spoel code 11 groot spanningsbereik Hulpcont, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF305-30-22-11 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en sturen van motoren tot 160 kW bij 400 V AC (AC-3) en vermogenskringen tot 500 A (AC-1). Geleverd met voorgemonteerde hulpcontacten 2NO + 2NC en Main Circuit Bars, plus montagemateriaal voor een snelle en nette inbouw.Dankzij AF‑technologie biedt deze uitvoering een groot stuurspanningsbereik van 24–60 V AC 50/60 Hz en 20–60 V DC. Dat compenseert schommelingen, verlaagt het paneelverbruik en zorgt voor betrouwbare schakelingen in onstabiele netten. Ingebouwde overspanningsbeveiliging maakt externe protectie overbodig en bespaart ruimte. Het blokontwerp is eenvoudig uit te breiden met extra hulpcontactblokken en accessoires, zodat de oplossing moeiteloos meegroeit met de toepassing. Ideaal wanneer hoge schakelstromen en bedrijfszekerheid hand in hand moeten gaan.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 305 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 500 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 93,213 kW |
| Model | Magneetschakelaar / AF |
