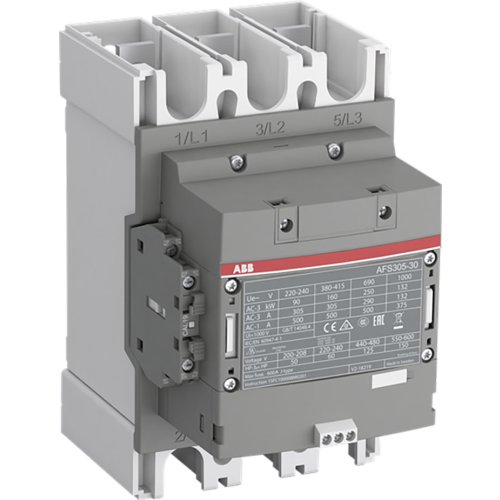

ABB Componenten Magneetsch. 160kW 400V 3-Polig Spoel code: 34 groot spanningsbereik Hu
Artikelnummer: 20110309
Artikelnummer fabrikant: 1SFL587082R3412
EAN Code: 7320500541395
ABB Componenten, Magneetschakelaar / AFS, AFS 305-30-12-34 250-500VAC/DC, Magneetsch. 160kW 400V 3-Polig Spoel code: 34 groot spanningsbereik Hu, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AFS 305-30-12-34 250-500VAC/DC is een 3-polige magneetschakelaar uit de AFS-serie voor het starten en schakelen van elektromotoren tot 160 kW bij 400 V (AC-3) en voor krachtige vermogenscircuits tot 500 A (AC-1). Hij integreert soepel in machine- en paneeltoepassingen en ondersteunt veilige toepassingen conform EN ISO 13849 en EN 62061.Dankzij AF‑technologie biedt hij een breed spoelspanningsbereik (250–500 V AC/DC), vangt hij spanningsvariaties op, verlaagt hij het paneelverbruik en blijft hij betrouwbaar schakelen in instabiele netten. Vooraf gemonteerde hulpcontacten 1NO + 2NC, inclusief een duidelijk herkenbaar geel low‑energy contact, leveren betrouwbare statusfeedback. Ingebouwde overspanningsbeveiliging bespaart ruimte en extra componenten. Het blokbouwconcept maakt snelle uitbreiding met extra hulpcontactblokken en accessoires mogelijk, voor flexibele configuratie en onderhoudsgemak.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 305 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 500 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 93,213 kW |
| Model | Magneetschakelaar / AFS |
