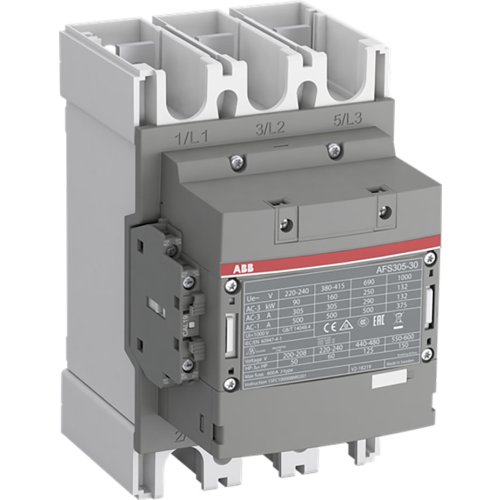

ABB Componenten Magneetsch. 160kW 400V 3-Polig Spoel code: 11 groot spanningsbereik Hu
Artikelnummer: 20110304
Artikelnummer fabrikant: 1SFL587082R1112
EAN Code: 7320500541449
ABB Componenten, Magneetschakelaar / AFS, AFS 305-30-12-11 24-60VAC 20-60VDC, Magneetsch. 160kW 400V 3-Polig Spoel code: 11 groot spanningsbereik Hu, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AFS 305-30-12-11 24-60VAC 20-60VDC is een 3-polige magneetschakelaar voor het schakelen van vermogenskringen en het aansturen van motoren tot 160 kW bij 400 V (AC-3). Ideaal in machinebouw en paneelbouw waar betrouwbare schakelingen, compacte inbouw en duidelijke statusfeedback vereist zijn.Deze Magneetschakelaar / AFS biedt een groot stuurspanningsbereik (24–60 V AC, 20–60 V DC) dankzij AF‑technologie, waardoor spanningsschommelingen probleemloos worden opgevangen en het energieverbruik in de besturingskast wordt verlaagd. Voorbedrade hulpcontacten links (1 NO + 1 NC) en rechts (1 NC) versnellen de montage; de geel gemarkeerde low‑energy hulpcontactmodule levert directe, onderscheidbare terugkoppeling voor machineveiligheid.De geïntegreerde overspanningsbeveiliging bespaart externe componenten en ruimte. Met blokbouwontwerp en Main Circuit Bars is uitbreiding met hulpcontactblokken en accessoires eenvoudig. Conform EN ISO 13849 en EN 62061 voor veilige integratie in machines.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 305 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 500 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 93,213 kW |
| Model | Magneetschakelaar / AFS |
