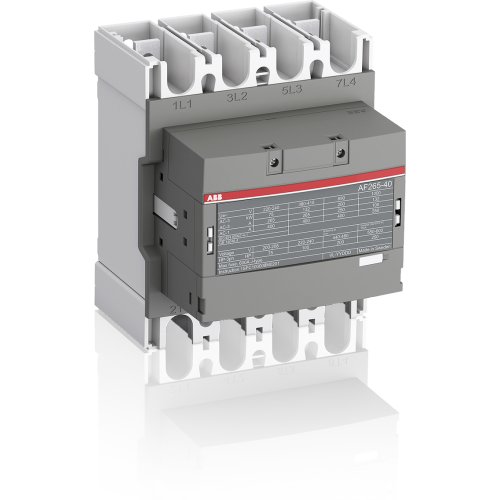

ABB Componenten Magneetsch. 140kW 400V 4P Spoel code 14 groot spanningsbereik Hulpcont
Artikelnummer: 20110260
Artikelnummer fabrikant: 1SFL547102R1400
EAN Code: 7320500505106
ABB Componenten, Magneetschakelaar / AF, AF 265-40-00-14 250-500VAC/DC, Magneetsch. 140kW 400V 4P Spoel code 14 groot spanningsbereik Hulpcont, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF265-40-00-14 is een robuuste 4-polige magneetschakelaar uit de AF-serie voor het schakelen en sturen van krachtige motoren tot 140 kW bij 400 V (AC-3) en vermogenskringen tot hoge stromen. Geschikt voor toepassingen waar betrouwbaarheid, compactheid en uitbreidbaarheid cruciaal zijn.Dankzij AF‑technologie werkt de spoel probleemloos binnen een breed regelspanningsbereik van 250–500 V AC/DC (spoelcode 14), vangt hij grote spanningsschommelingen op en verlaagt hij het paneelverbruik. Ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. Het blokdesign maakt eenvoudige uitbreiding met hulpcontactblokken en accessoires mogelijk, terwijl Main Circuit Bars een solide en veilige kabelaansluiting bieden. Wordt geleverd met een complete mounting kit voor snelle, nette montage en aansluiting. Zo combineert AF‑technologie betrouwbare schakeling met efficiënte paneelbouw en toekomstvaste flexibiliteit.
| Breedte | 184 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 132 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 265 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 400 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 29,828 kW |
| Model | Magneetschakelaar / AF |
