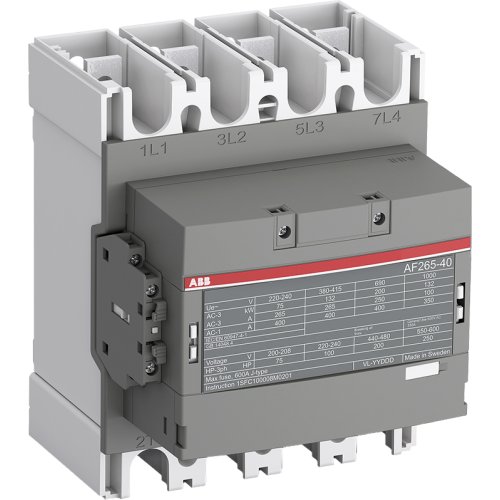

ABB Componenten Magneetsch. 140kW 400V 4P Spoel code 13 groot spanningsbereik Hulpcont
Artikelnummer: 20110258
Artikelnummer fabrikant: 1SFL547102R1311
EAN Code: 7320500505120
ABB Componenten, Magneetschakelaar / AF, AF 265-40-11-13 100-250VAC/DC, Magneetsch. 140kW 400V 4P Spoel code 13 groot spanningsbereik Hulpcont, 184,4, Railaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF265-40-11-13 uit de Magneetschakelaar / AF serie is een 4-polige contactor voor het schakelen en sturen van krachtige motoren en vermogenskringen. Hij is geschikt voor toepassingen tot circa 140 kW bij 400 V (AC-3) en voor vermogenscircuits tot 400 A (AC-1), met conformiteit tot 1000 V IEC of 600 V UL. Voorbedrade hulpcontacten 1NO + 1NC en Main Circuit Bars zijn al geïntegreerd, inclusief complete montagematerialen.Dankzij AF‑technologie biedt de spoel (code 13) een extra breed stuurspanningsbereik van 100–250 V AC/DC 50/60 Hz. Dit vangt grote spanningsschommelingen op, verlaagt het energieverbruik in de kast en zorgt voor betrouwbare schakelingen in instabiele netten. Ingebouwde overspanningsbeveiliging maakt externe suppressoren overbodig. Het blokontwerp laat zich eenvoudig uitbreiden met hulpcontactblokken en accessoires voor snelle aanpassing in het veld.
| Breedte | 184,4 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 132 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 265 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 400 A |
| Aansluitwijze hoofdstroomcircuit | Railaansluiting |
| Nom. vermogen NEMA | 74,57 kW |
| Model | Magneetschakelaar / AF |
