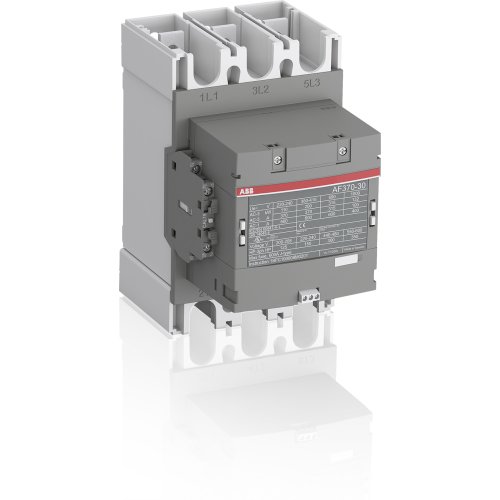

ABB Componenten Magneetsch. 140kW 400V 3P Spoel code 33 groot spanningsbereik Hulpcont
Artikelnummer: 20110235
Artikelnummer fabrikant: 1SFL547002R3311
EAN Code: 7320500504710
ABB Componenten, Magneetschakelaar / AF, AF 265-30-11-33 100-250V, Magneetsch. 140kW 400V 3P Spoel code 33 groot spanningsbereik Hulpcont, 195,5, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF 265-30-11-33 is een 3-polige magneetschakelaar uit de serie Magneetschakelaar / AF voor het schakelen en aansturen van krachtige driefasenmotoren en vermogenskringen. Hij bedient motoren tot 132 kW bij 400 V (AC-3) en schakelt vermogenskringen tot 400 A (AC-1). Voorzien van voorgemonteerde hulpcontacten 1NO + 1NC en Main Circuit Bars, en geleverd met montagekit voor snelle, foutloze inbouw. Geschikt voor PLC-sturing.Dankzij AF-technologie biedt de spoel een breed spanningsbereik van 100–250 V AC/DC, waardoor spanningsschommelingen worden opgevangen, het paneelverbruik daalt en betrouwbaar schakelen in instabiele netten gewaarborgd is. Ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. Het blokbouwconcept maakt eenvoudige uitbreiding met hulpcontactblokken en toebehoren mogelijk. Robuuste prestaties tot 1000 V IEC/600 V UL en de 3P-uitvoering bieden zekerheid in zware toepassingen.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 195,5 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 132 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 265 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 400 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 29,828 kW |
| Model | Magneetschakelaar / AF |
