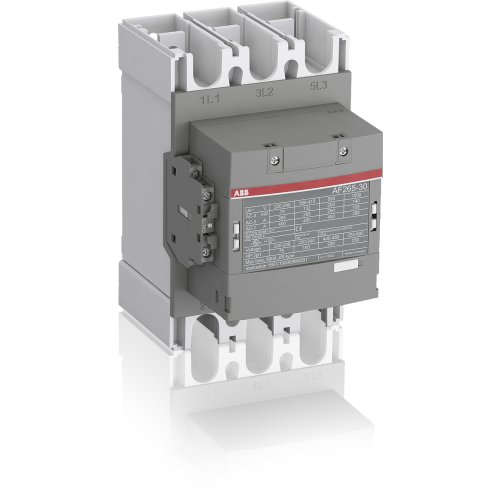

ABB Componenten Magneetsch. 140kW 400V 3P Spoel code 13 groot spanningsbereik Hulpcont
Artikelnummer: 20110231
Artikelnummer fabrikant: 1SFL547002R1322
EAN Code: 7320500481196
ABB Componenten, Magneetschakelaar / AF, AF 265-30-22-13 100-250VAC/DC, Magneetsch. 140kW 400V 3P Spoel code 13 groot spanningsbereik Hulpcont, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF265-30-22-13 is een krachtige 3-polige magneetschakelaar voor het starten en schakelen van motoren en vermogenskringen in veeleisende omgevingen. Hij stuurt moeiteloos motoren tot 140 kW bij 400 V (AC-3) aan en biedt betrouwbare schakeling voor zware belastingen, met een compacte bouw en snelle montage op paneel of in besturingskast.Dankzij AF‑technologie werkt de spoel storingsvrij binnen een breed bereik van 100–250 V AC/DC, compenseert hij spanningsschommelingen en verlaagt hij het energieverbruik van de besturingskast. Ingebouwde overspanningsbeveiliging maakt externe suppressors overbodig. Voorzien van voorgemonteerde hulpcontacten 2NO + 2NC en hoofdstroombalken voor directe bekabeling. De blokbouw maakt uitbreiden met hulpcontactblokken en accessoires eenvoudig, zodat aanpassingen onsite snel gebeuren. Inclusief complete montagekit met schroeven, ringen en sockets voor een veilige en efficiënte installatie.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 132 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 265 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 400 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 74,57 kW |
| Model | Magneetschakelaar / AF |
