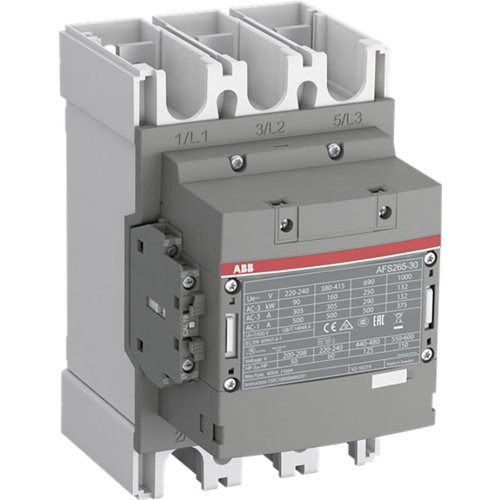

ABB Componenten Magneetsch. 132kW 400V 3-Polig Spoel code: 11 groot spanningsbereik Hu
Artikelnummer: 20110245
Artikelnummer fabrikant: 1SFL547082R1112
EAN Code: 7320500541494
ABB Componenten, Magneetschakelaar / AFS, AFS 265-30-12-11 24-60VAC 20-60VDC, Magneetsch. 132kW 400V 3-Polig Spoel code: 11 groot spanningsbereik Hu, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AFS 265-30-12-11 24-60VAC 20-60VDC is een krachtige magneetschakelaar uit de AFS-serie voor het schakelen en beschermen van motoren en vermogenskringen in machines en installaties. Hij stuurt motoren tot 132 kW bij 400 V (AC-3) aan en schakelt vermogenskringen tot 400 A (AC-1), met betrouwbare prestaties in veeleisende omgevingen.De AFS265-30-12-11 biedt direct montagegemak dankzij voorgemonteerde hulpcontactblokken: links 1 NO + 1 NC en rechts 1 NC, plus Main Circuit Bars voor een solide hoofdaansluiting. De brede spoelspanning (24–60 V AC 50/60 Hz en 20–60 V DC) vangt netspanningsschommelingen op en verlaagt het paneelverbruik; overspanningsbeveiliging is ingebouwd. Een duidelijk herkenbaar geel low-energy hulpcontact levert statusfeedback voor machineveiligheid. Conform EN ISO 13849 en EN 62061 en uit te breiden met extra hulpcontacten en toebehoren dankzij het blokontwerp.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 132 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 265 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 400 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 74,57 kW |
| Model | Magneetschakelaar / AFS |
