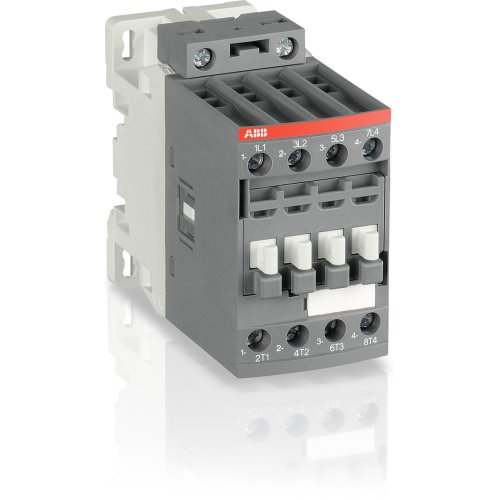

ABB Componenten Magneetsch. 11kW 400V 4P Spoel code 23 groot spanningsbereik Hulpconta
Artikelnummer: 20093132
Artikelnummer fabrikant: 1SBL236261R2300
EAN Code: 3471523124639
ABB Componenten, Magneetschakelaar / AF ZB, AF 26ZB-40-00-23 100-250VDC, Magneetsch. 11kW 400V 4P Spoel code 23 groot spanningsbereik Hulpconta, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF26ZB-40-00-23 is een 4-polige magneetschakelaar uit de Magneetschakelaar / AF ZB serie voor het besturen van motoren tot 11 kW bij 400 V AC-3 en het schakelen van vermogenskringen tot 45 A AC-1. Met schroefaansluitingen en een compacte blokbouw past hij naadloos in paneelbouw en machinebesturingen waar betrouwbaarheid en ruimte cruciaal zijn.Dankzij AF‑technologie werkt de spoel binnen een zeer ruim stuurspanningsbereik van 100–250 V, 50/60 Hz en DC. Dit compenseert spanningsschommelingen, verlaagt het energieverbruik in de kast en garandeert zekere schakelingen in instabiele netten. Ingebouwde overspanningsbeveiliging elimineert externe varistors of dempingsmodules, wat plaats en componentkosten bespaart. De modulaire opbouw maakt eenvoudige uitbreiding met hulpcontactblokken en accessoires mogelijk, terwijl de 690 V IEC / 600 UL classificatie brede toepasbaarheid biedt in internationale projecten.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 101 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 22 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 45 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF ZB |
