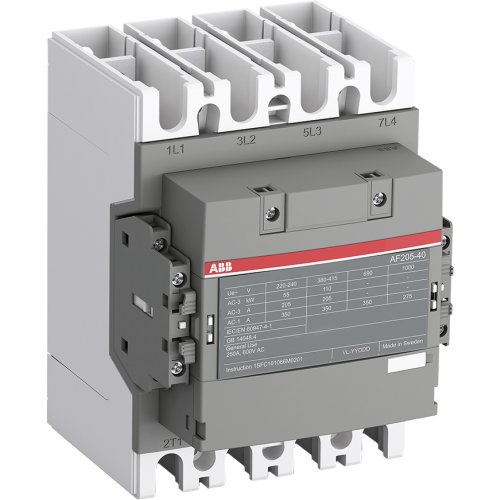

ABB Componenten Magneetsch. 110kW 400V 4P Spoel code 14 groot spanningsbereik Hulpcont
Artikelnummer: 20110214
Artikelnummer fabrikant: 1SFL527102R1422
EAN Code: 7320500503621
ABB Componenten, Magneetschakelaar / AF, AF 205-40-22-14 250-500VAC/DC, Magneetsch. 110kW 400V 4P Spoel code 14 groot spanningsbereik Hulpcont, 152,5, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF205-40-22-14 is een 4-polige magneetschakelaar uit de AF-serie voor het betrouwbaar schakelen en sturen van motoren tot 110 kW bij 400 V AC (AC-3) en voor het schakelen van vermogenskringen tot 350 A (AC-1) of 250 A UL general use. Geschikt voor toepassingen waar continuïteit, compactheid en flexibiliteit centraal staan.Dankzij AF‑technologie biedt de spoel een groot stuurspanningsbereik van 250–500 V, zowel AC 50/60 Hz als DC, waardoor grote spanningsschommelingen probleemloos worden opgevangen en het paneelverbruik daalt. Ingebouwde overspanningsbeveiliging vergroot de bedrijfszekerheid zonder extra componenten. Voorzien van voorgemonteerde hulpcontacten 2NO + 2NC en Main Circuit Bars, plus een montagekit met alle benodigde bevestigingsmaterialen voor snelle installatie. Het blokontwerp maakt eenvoudige uitbreiding met extra hulpcontactblokken en accessoires mogelijk. Voldoet aan 1000 V IEC of 600 V UL voor brede inzetbaarheid.
| Breedte | 140 |
| Hoogte | 196 |
| Diepte | 152,5 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 22,371 kW |
| Model | Magneetschakelaar / AF |
