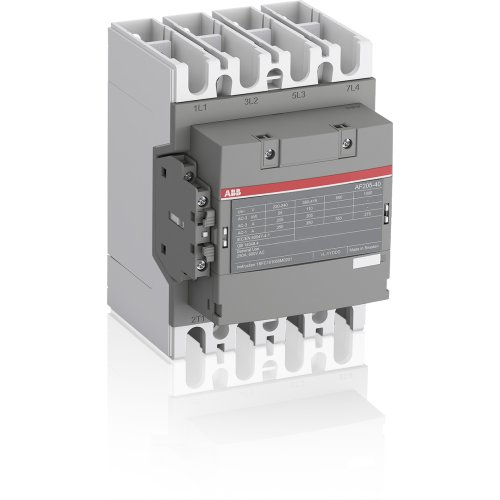

ABB Componenten Magneetsch. 110kW 400V 4P Spoel code 14 groot spanningsbereik Hulpcont
Artikelnummer: 20110213
Artikelnummer fabrikant: 1SFL527102R1411
EAN Code: 7320500503690
ABB Componenten, Magneetschakelaar / AF, AF 205-40-11-14 250-500VAC/DC, Magneetsch. 110kW 400V 4P Spoel code 14 groot spanningsbereik Hulpcont, 195,6, 152,5, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF205-40-11-14 is een 4-polige magneetschakelaar voor het schakelen en sturen van motoren tot 110 kW bij 400 V AC (AC-3) en vermogenskringen tot 350 A (AC-1). Geschikt voor toepassingen tot 1000 V IEC of 600 V UL waar hoge beschikbaarheid en compacte paneelbouw gevraagd zijn.Dankzij AF-technologie biedt de spoel een groot spanningsbereik van 250–500 V AC/DC (code 14), vangt grote spanningsschommelingen op en verlaagt het energieverbruik in de schakelkast. Ingebouwde overspanningsbeveiliging maakt externe suppressors overbodig. Voor-gemonteerde hulpcontacten 1NO + 1NC en hoofdrails zorgen voor snelle inbedrijfstelling, terwijl het blokontwerp eenvoudig uitbreiden met hulpcontactblokken en accessoires mogelijk maakt. De meegeleverde montagekit met schroeven, ringen en sockets vereenvoudigt de bekabeling. Minder varianten nodig op voorraad, meer zekerheid in instabiele netwerken.
| Breedte | 140 |
| Hoogte | 195,6 |
| Diepte | 152,5 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 22,371 kW |
| Model | Magneetschakelaar / AF |
