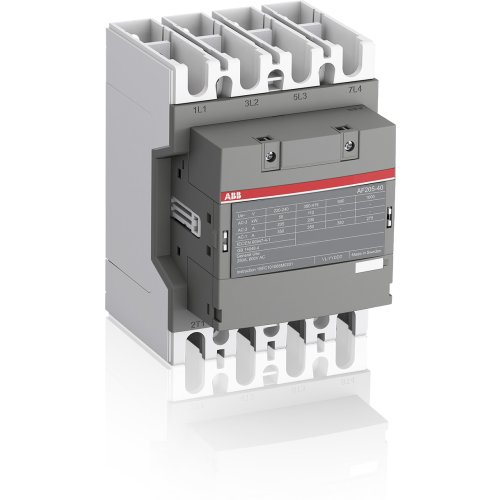

ABB Componenten Magneetsch. 110kW 400V 4P Spoel code 14 groot spanningsbereik Hulpcont
Artikelnummer: 20110212
Artikelnummer fabrikant: 1SFL527102R1400
EAN Code: 7320500503638
ABB Componenten, Magneetschakelaar / AF, AF 205-40-00-14 250-500VAC/DC, Magneetsch. 110kW 400V 4P Spoel code 14 groot spanningsbereik Hulpcont, 152,5, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF205-40-00-14 is een krachtige magneetschakelaar uit de serie Magneetschakelaar / AF voor het schakelen en starten van motoren tot 110 kW bij 400 V (AC-3) en het schakelen van vermogenscircuits tot 350 A (AC-1). Met 4 polen en main circuit bars biedt hij betrouwbare prestaties in veeleisende toepassingen.Dankzij AF‑technologie heeft type AF 205-40-00-14 250-500VAC/DC een uitzonderlijk breed stuurbereik (250–500 V AC/DC), waardoor grote stuurspanningsschommelingen probleemloos worden opgevangen, het energieverbruik in de kast daalt en de werking stabiel blijft in netwerken met ruis. Geïntegreerde overspanningsbeveiliging elimineert externe snubbers en bespaart ruimte. Het blokontwerp maakt snelle uitbreiding mogelijk met hulpcontactblokken en accessoires, zodat configuratie en onderhoud eenvoudig blijven. Inclusief montagekit met alle benodigde bevestigingsmaterialen voor een vlotte installatie.
| Breedte | 140 |
| Hoogte | 196 |
| Diepte | 152,5 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 22,371 kW |
| Model | Magneetschakelaar / AF |
