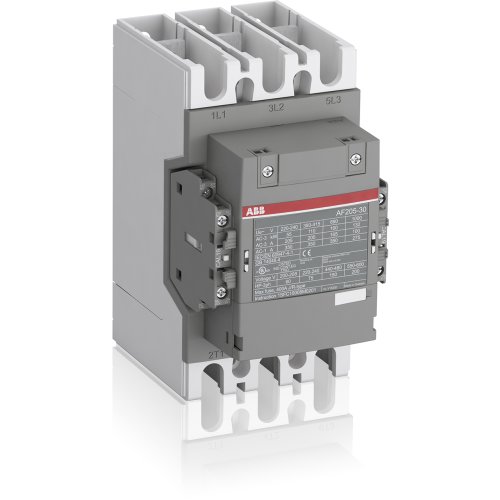

ABB Componenten Magneetsch. 110kW 400V 3P Spoel code 14 groot spanningsbereik Hulpcont
Artikelnummer: 20110182
Artikelnummer fabrikant: 1SFL527002R1422
EAN Code: 7320500480618
ABB Componenten, Magneetschakelaar / AF, AF 205-30-22-14 250-500VAC/DC, Magneetsch. 110kW 400V 3P Spoel code 14 groot spanningsbereik Hulpcont, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF205-30-22-14 uit de serie Magneetschakelaar / AF is ontworpen voor het schakelen en aansturen van krachtige motoren in veeleisende omgevingen. Deze 3-polige magneetschakelaar stuurt motoren tot 110 kW bij 400 V (AC-3) en is geschikt voor vermogenskringen tot hoge stromen, waardoor hij betrouwbaar presteert in hoofd- en huldcircuits.Dankzij AF‑technologie biedt hij een breed spoelspanningsbereik van 250–500 V AC/DC (code 14), waardoor spanningsschommelingen probleemloos worden opgevangen en het energieverbruik in de schakelkast wordt verlaagd. Ingebouwde overspanningsbeveiliging maakt extra componenten overbodig en bespaart ruimte. Voorbekabelde hulpcontacten 2NO + 2NC vergroten de besturingsflexibiliteit. De blokbouw zorgt voor snelle uitbreiding met hulpcontactblokken en accessoires. Geleverd met montagekit inclusief alle benodigde schroeven en aansluitmaterialen voor een vlotte en zekere installatie.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 55,928 kW |
| Model | Magneetschakelaar / AF |
