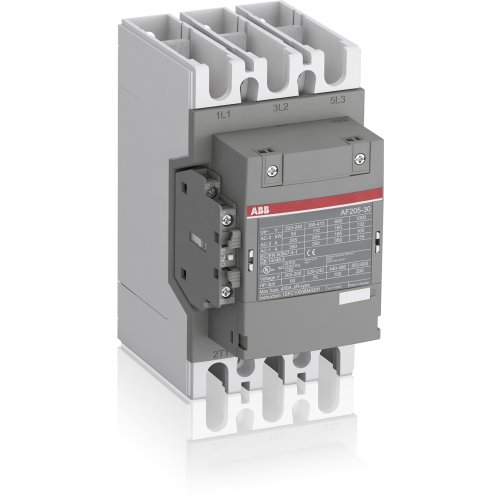

ABB Componenten Magneetsch. 110kW 400V 3P Spoel code 13 groot spanningsbereik Hulpcont
Artikelnummer: 20110178
Artikelnummer fabrikant: 1SFL527002R1311
EAN Code: 7320500480564
ABB Componenten, Magneetschakelaar / AF, AF 205-30-11-13 100-250VAC/DC, Magneetsch. 110kW 400V 3P Spoel code 13 groot spanningsbereik Hulpcont, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF205-30-11-13 is een 3-polige magneetschakelaar uit de serie Magneetschakelaar / AF voor het schakelen en sturen van elektromotoren en vermogenskringen. Ideaal voor motorstarters in schakelkasten waar betrouwbaarheid en compactheid tellen.Deze uitvoering met spoel code 13 biedt een groot aansturingsbereik van 100–250 V AC/DC, werkt stabiel bij netfluctuaties en vermindert het energieverbruik in de besturingskast. Hij schakelt motoren tot 110 kW bij 400 V AC (AC-3) en vermogenskringen tot 350 A (AC-1), met vooraf gemonteerde hoofdrails en een hulpcontactset 1NO + 1NC voor directe integratie.Dankzij de ingebouwde overspanningsbeveiliging is geen extra beveiligingsmodule nodig, wat ruimte bespaart. Het blokontwerp maakt uitbreiding met hulpcontactblokken en accessoires eenvoudig. Inclusief montageset met alle benodigde schroeven en aansluitmaterialen voor snelle en zekere montage.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 55,928 kW |
| Model | Magneetschakelaar / AF |
