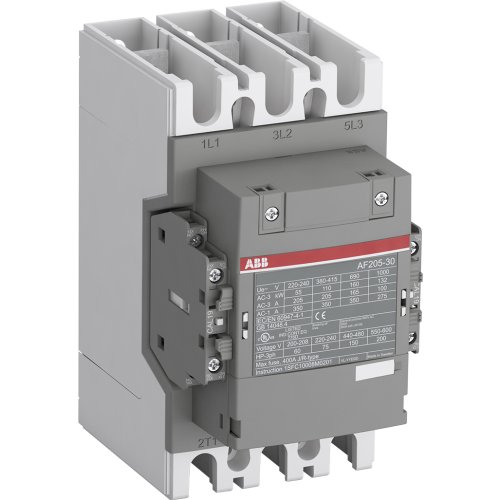

ABB Componenten Magneetsch. 110kW 400V 3P Spoel code 12 groot spanningsbereik Hulpcont
Artikelnummer: 20110176
Artikelnummer fabrikant: 1SFL527002R1222
EAN Code: 7320500480595
ABB Componenten, Magneetschakelaar / AF, AF 205-30-22-12 48-130VAC/DC, Magneetsch. 110kW 400V 3P Spoel code 12 groot spanningsbereik Hulpcont, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF 205-30-22-12 48-130VAC/DC is een 3-polige magneetschakelaar uit de AF-serie voor het sturen van motoren tot 110 kW bij 400 V (AC-3) en het schakelen van vermogenskringen tot 350 A (AC-1). Voorzien van voorgemonteerde hulpcontacten 2NO + 2NC en hoofdstroombussen levert hij betrouwbare aansturing in compacte besturingspanelen.Dankzij AF‑technologie werkt de spoel probleemloos binnen een breed stuurbereik van 48–130 V AC/DC, vangt hij grote spanningsschommelingen op en verlaagt hij het energieverbruik in de schakelkast. Geïntegreerde overspanningsbeveiliging maakt externe suppressors overbodig. Het blokontwerp biedt snelle uitbreiding met hulpcontactblokken en een ruime keuze aan accessoires. De meegeleverde montagekit met alle benodigde schroeven, ringen en sokkels versnelt de bekabeling en montage, zodat een robuuste, toekomstbestendige oplossing ontstaat voor motorstart- en vermogensschakeltoepassingen.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 55,928 kW |
| Model | Magneetschakelaar / AF |
