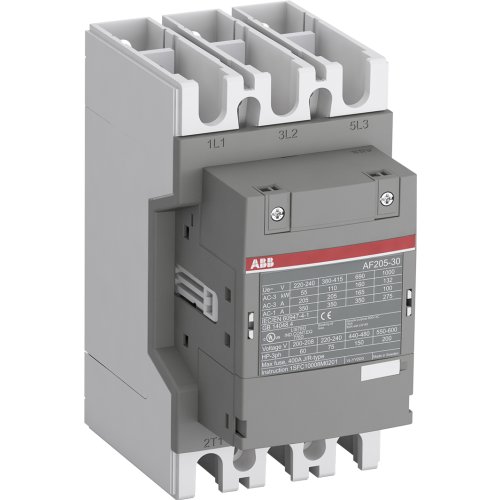

ABB Componenten Magneetsch. 110kW 400V 3P Spoel code 12 groot spanningsbereik Hulpcont
Artikelnummer: 20110174
Artikelnummer fabrikant: 1SFL527002R1200
EAN Code: 7320500480519
ABB Componenten, Magneetschakelaar / AF, AF 205-30-00-12 48-130VAC/DC, Magneetsch. 110kW 400V 3P Spoel code 12 groot spanningsbereik Hulpcont, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF 205-30-00-12 48-130VAC/DC is een 3-polige Magneetschakelaar / AF voor het schakelen en beschermen van motoren tot 110 kW bij 400 V (AC-3) en vermogenskringen tot 350 A (AC-1). Ideaal voor paneelbouw en machinebesturing waar hoge betrouwbaarheid en compactheid cruciaal zijn.Dankzij AF‑technologie werkt de spoel stabiel binnen een breed stuurspanningsbereik van 48–130 V AC/DC, compenseert spanningsschommelingen en verlaagt het energieverbruik in de kast. Geïntegreerde overspanningsbeveiliging elimineert externe varistors, wat ruimte bespaart en de montage versnelt. Het blokontwerp maakt snelle uitbreiding met hulpcontactblokken en toebehoren mogelijk, zodat functionaliteit eenvoudig is aan te passen. Hoofdaansluitingen met bars zorgen voor robuuste, lage-overgangsweerstand verbindingen. Wordt geleverd met complete montagematerialen voor een vlotte en foutloze installatie.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 55,928 kW |
| Model | Magneetschakelaar / AF |
