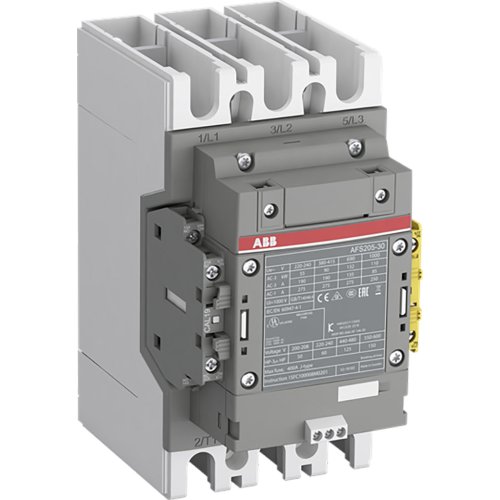

ABB Componenten Magneetsch. 110kW 400V 3-Polig Spoel code: 34 groot spanningsbereik Hu
Artikelnummer: 20110202
Artikelnummer fabrikant: 1SFL527082R3412
EAN Code: 7320500541500
ABB Componenten, Magneetschakelaar / AFS, AFS 205-30-12-34 250-500VAC/DC, Magneetsch. 110kW 400V 3-Polig Spoel code: 34 groot spanningsbereik Hu, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AFS 205-30-12-34 250-500VAC/DC is een 3-polige magneetschakelaar uit de AFS-serie voor het schakelen en besturen van motoren tot 110 kW bij 400 V (AC-3) en vermogenskringen tot 350 A (AC-1). Toepasbaar tot 1000 V IEC of 600 V UL, met Main Circuit Bars voor een robuuste aansluiting.Dankzij AF-technologie biedt de spoel een ruim spanningsbereik van 250–500 V AC/DC: tolerant voor grote netfluctuaties, met lager energieverbruik en betrouwbare schakelingen in instabiele netten. Standaard uitgerust met 1NO + 2NC hulpcontacten, inclusief een duidelijk herkenbaar geel low‑energy contact voor betrouwbare statusfeedback in machineveiligheid. Conform EN ISO 13849 en EN 62061 voor eenvoudige integratie in veiligheidsfuncties. De ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. Het blokbouwontwerp is eenvoudig uit te breiden met extra hulpcontactblokken en accessoires voor flexibele paneelopbouw.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 55,928 kW |
| Model | Magneetschakelaar / AFS |
