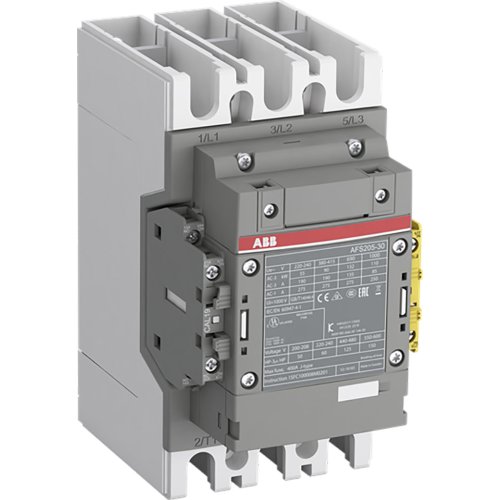

ABB Componenten Magneetsch. 110kW 400V 3-Polig Spoel code: 14 groot spanningsbereik Hu
Artikelnummer: 20110200
Artikelnummer fabrikant: 1SFL527082R1412
EAN Code: 7320500541524
ABB Componenten, Magneetschakelaar / AFS, AFS 205-30-12-14 250-500VAC/DC, Magneetsch. 110kW 400V 3-Polig Spoel code: 14 groot spanningsbereik Hu, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AFS 205-30-12-14 250-500VAC/DC is een 3-polige magneetschakelaar voor het schakelen en aansturen van motoren tot 110 kW bij 400 V (AC-3) en vermogenskringen tot 350 A (AC-1). Ideaal voor machinebouw en paneelbouw waar bedrijfszekerheid, veiligheid en compacte inbouw essentieel zijn.De AFS-serie biedt een groot stuurspanningsbereik (250–500 V AC/DC) dankzij AF‑technologie, wat spanningsvariaties opvangt, het energieverbruik in de besturingskast verlaagt en stabiel schakelen garandeert in wisselende netwerken. Voor ingebouwde machineveiligheid voldoet het apparaat aan EN ISO 13849 en EN 62061, met een duidelijk herkenbaar geel low‑energy hulpcontact voor betrouwbare statusfeedback. Standaard gemonteerde hulpcontacten (1NO + 2NC) en Main Circuit Bars versnellen de montage. Geïntegreerde overspanningsbeveiliging bespaart externe componenten en ruimte.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 55,928 kW |
| Model | Magneetschakelaar / AFS |
