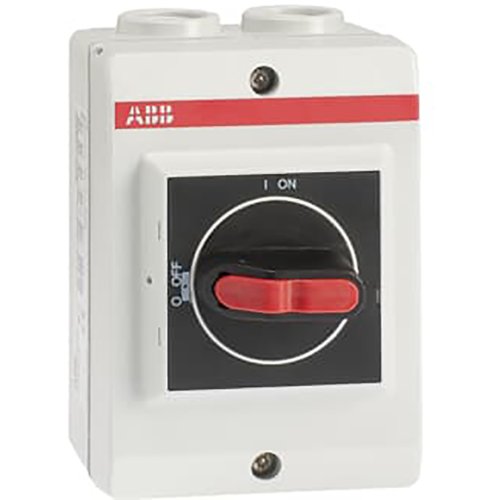

ABB Componenten Lastscheider zwarte, ronde knop
Artikelnummer: 20094010
Artikelnummer fabrikant: 1SCA022401R2970
EAN Code: 6417019131146
ABB Componenten, Enclosed Switches, OTP 16HB3M, Lastscheider zwarte, ronde knop, IP65, Draaiknop, 7,5, Zwart, Compleet apparaat in behuizing ingebouwd
OTP 16HB3M is een werkschakelaar voor het veilig onderbreken en schakelen van machines en aandrijvingen tot 7,5 kW. Deze lastscheider in behuizing is 3-polig (AC-23), 16 A en geschikt voor 415 V, waardoor hij betrouwbaar inzetbaar is in uiteenlopende omgevingen binnen én buiten.De stijve, met glas vezelversterkte polycarbonaatbehuizing is UV‑bestendig en IP65, met geschroefde kabelinvoeren en knock-outs voor twee parallelle kabels aan zowel boven- als onderzijde. De zwarte selector‑hendel is vergrendelbaar met drie hangsloten; de kap is mechanisch gekoppeld voor extra veiligheid. Ontworpen voor 5‑draads systemen met vaste N‑ en PE‑klem. Wordt geleverd met twee membraandoorvoeren en twee trekontlastingen voor een snelle, nette montage. Perfect voor duidelijke scheiding tijdens onderhoud en noodstoptoepassingen.
| Breedte | 85 |
| Aantal polen | 3 |
| Hoogte | 120 |
| Diepte | 60 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 25 A |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 7,5 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 16 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 16 A |
| Schakelvermogen bij 400 V | 7,5 kW |
| Model | Enclosed Switches |
