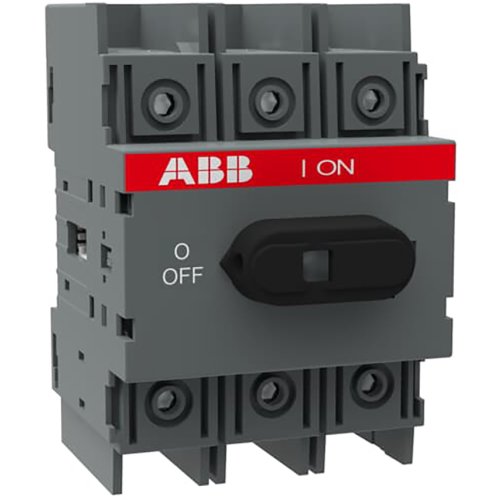

ABB Componenten Lastscheider ul/csa 3P, 30 A bodem / DIN-rail montage
Artikelnummer: 20095791
Artikelnummer fabrikant: 1SCA105068R1001
EAN Code: 6417019391984
ABB Componenten, SwitchLine, OT30F3, Lastscheider ul/csa 3P, 30 A bodem / DIN-rail montage, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
OT30F3 uit de SwitchLine serie is een 3-polige Werkschakelaar voor het veilig schakelen en scheiden van belastingkringen tot 30 A. Ideaal voor paneelbouw en machine-omgevingen waar betrouwbaarheid en compacte inbouw cruciaal zijn.De schakelaar is frontbediend, geschikt voor Bodemmontage én DIN-rail montage, waardoor montage en retrofit vlot verlopen. Frontbeschermde klemmen verhogen de veiligheid bij bekabeling en onderhoud. Als niet‑gezekerde uitvoering biedt hij flexibiliteit in de keuze van aparte beveiligingen. Hendel en As zijn niet inbegrepen, zodat de voorkeur kan worden gegeven aan de best passende bedieningsoplossing per toepassing. Robuuste bouw en consistente prestaties maken OT30F3 een zekere keuze voor een duidelijke scheiding en bedrijfszekere schakeling.
| Breedte | 70 |
| Aantal polen | 3 |
| Hoogte | 100 |
| Diepte | 74 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 30 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 18,5 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 40 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 40 A |
| Schakelvermogen bij 400 V | 18,5 kW |
| Model | SwitchLine |
