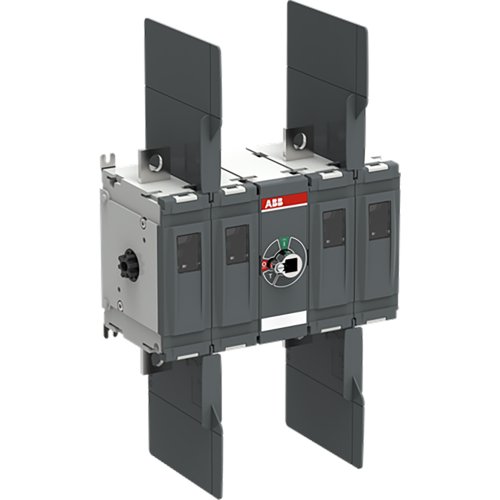

ABB Componenten Lastscheider OT serie OTDC500F22
Artikelnummer: 20097433
Artikelnummer fabrikant: 1SCA158302R1001
EAN Code: 6417019874074
ABB Componenten, OTDC, OTDC500F22, Lastscheider OT serie OTDC500F22, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC500F22 is een vierpolige DC lastscheider voor utiliteitsschaal zonne-energiesystemen op 1000 V. Hij wordt toegepast voor het veilig onderbreken en scheiden van dubbele PV-circuits in combiner boxes en omvormers, binnen een stroombereik van 315–630 A.Het geoptimaliseerde ontwerp verkleint de inbouwmaat en verhoogt de efficiëntie en performance van het systeem. Dankzij het compacte formaat kunnen behuizingen en omvormers kleiner worden uitgevoerd, met behoud van betrouwbare schakeling. De vierpolige configuratie verbetert de energieverdeling en helpt verliezen te beperken. Conformiteit met IEC 60947-1 en -3 ondersteunt een veilige, normatieve integratie. Daarnaast maakt de mogelijkheid om een dubbel PV-circuit te ontkoppelen de OTDC-serie bijzonder geschikt voor grootschalige PV-installaties.
| Breedte | 255,5 |
| Aantal polen | 4 |
| Hoogte | 211 |
| Diepte | 135 |
| Nom. (meet)stroom | 500 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 500 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 10 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 2 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
