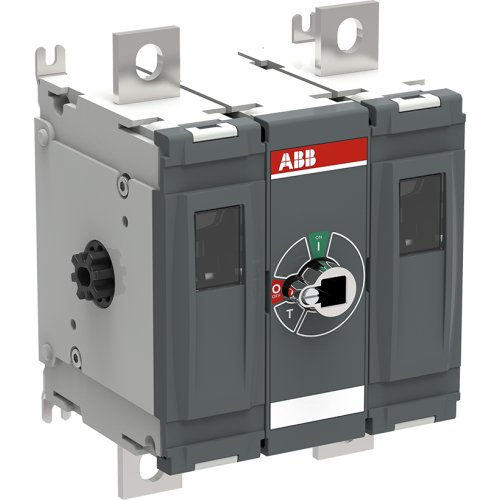

ABB Componenten Lastscheider OT Serie OTDC400F11
Artikelnummer: 20097402
Artikelnummer fabrikant: 1SCA158196R1001
EAN Code: 6417019873015
ABB Componenten, OTDC, OTDC400F11, Lastscheider OT Serie OTDC400F11, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
De OTDC400F11 DC lastscheider uit de OTDC-serie is ontworpen voor het veilig onderbreken van één PV-string in grootschalige 1000V zonne-energiesystemen (315–630A). De tweepolige uitvoering biedt betrouwbare scheiding en schakeling, waardoor werkzaamheden aan combiner boxes en omvormers veilig en gecontroleerd kunnen plaatsvinden.Dankzij het geoptimaliseerde ontwerp combineert dit type een compact formaat (ca. 150 mm breed, 122 mm hoog) met hogere efficiëntie en prestaties. De beperkte inbouwruimte maakt kleinere behuizingen mogelijk, wat direct kosten en ruimte bespaart. Het apparaat helpt de systeemefficiëntie te verbeteren en voldoet aan IEC 60947-1 en -3 voor zekerheid in ontwerp en oplevering. Een robuuste hendelbediening en duidelijke poolscheiding zorgen voor vlotte bediening en betrouwbare ontkoppeling in veeleisende PV-toepassingen.
| Breedte | 157,5 |
| Aantal polen | 2 |
| Hoogte | 211 |
| Diepte | 135 |
| Nom. (meet)stroom | 400 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 400 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 10 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
