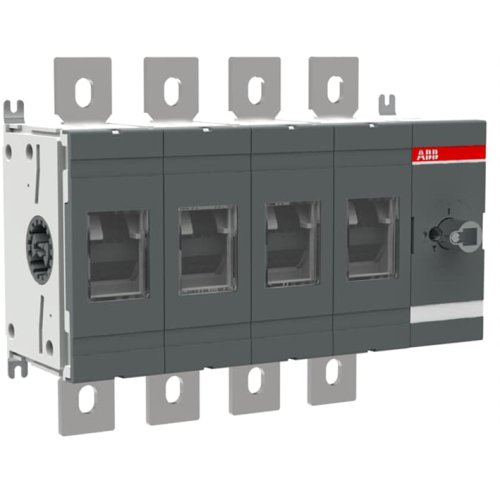

ABB Componenten Lastscheider OT serie OT800E40
Artikelnummer: 20094854
Artikelnummer fabrikant: 1SCA022753R6220
EAN Code: 6417019245225
ABB Componenten, SwitchLine, OT800E40, Lastscheider OT serie OT800E40, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De SwitchLine OT800E40 is een 4-polige Werkschakelaar voor het veilig schakelen en scheiden van stroomkringen in verdeelinrichtingen en machineomgevingen. Ideaal voor het onderbreken van belastingstromen en het creëren van een duidelijke scheiding tijdens onderhoud of ombouw.Dankzij frontbediening is de status direct zichtbaar en bedienbaar vanaf het paneelfront, terwijl Bodemmontage zorgt voor een robuuste, ruimte-efficiënte inbouw. De hendel en as zijn niet inbegrepen, waardoor de keuze flexibel kan worden afgestemd op de paneeldiepte en toepassing. Een meegeleverde terminal boutenset versnelt de installatie en borgt een betrouwbare aansluiting. De 4-polige uitvoering maakt het geschikt voor driefasige systemen met nul, met consistente prestaties binnen de SwitchLine-serie.
| Breedte | 331 |
| Aantal polen | 4 |
| Hoogte | 250 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 800 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 450 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 800 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 800 A |
| Schakelvermogen bij 400 V | 450 kW |
| Model | SwitchLine |
