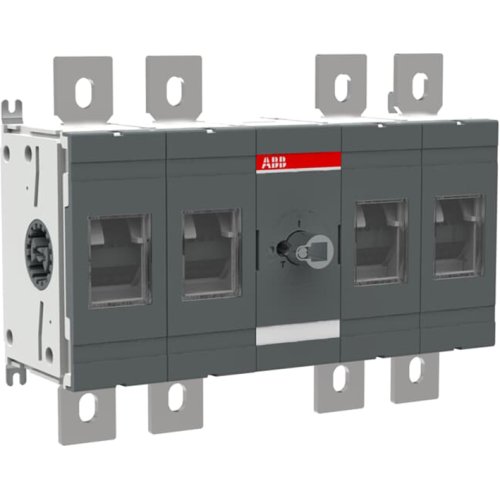

ABB Componenten Lastscheider OT serie OT630E22
Artikelnummer: 20095038
Artikelnummer fabrikant: 1SCA022777R8580
EAN Code: 6417019253336
ABB Componenten, SwitchLine, OT630E22, Lastscheider OT serie OT630E22, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De OT630E22 uit de SwitchLine is een robuuste Werkschakelaar voor het veilig schakelen en scheiden van stroomkringen in panelen en machine-omgevingen. De 4-polige uitvoering met frontbediening en Bodemmontage maakt een overzichtelijke inbouw en bediening aan de voorzijde mogelijk.Hendel en As zijn niet inbegrepen, waardoor gericht gekozen kan worden voor de gewenste bedieningsoplossing en inbouwdiepte; de meegeleverde terminal‑boutenset versnelt de montage. De 4-polige scheiding ondersteunt betrouwbare uitschakeling van drie fasen plus nul, wat stilstand en storingen helpt voorkomen. Als onderdeel van de SwitchLine is de OT630E22 compatibel met gangbare accessoires zoals Hulpcontacten en Afdekkappen, voor extra signalering en aanraakveiligheid. Kies voor consistente prestaties en een modulair opbouwconcept dat onderhoud en uitbreiding vereenvoudigt.
| Breedte | 331 |
| Aantal polen | 4 |
| Hoogte | 250 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 630 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 355 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 630 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 630 A |
| Schakelvermogen bij 400 V | 355 kW |
| Model | SwitchLine |
