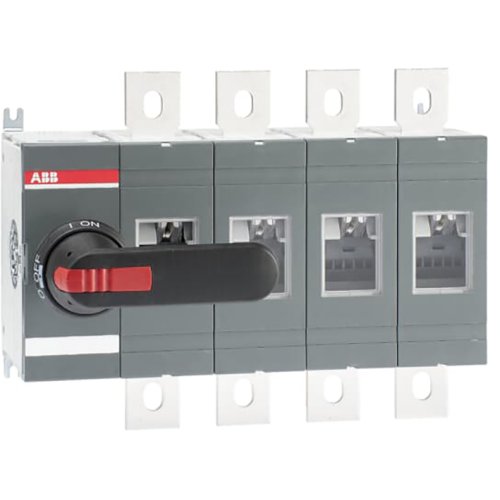

ABB Componenten Lastscheider OT serie OT630E04P
Artikelnummer: 20094597
Artikelnummer fabrikant: 1SCA022719R2030
EAN Code: 6417019230801
ABB Componenten, SwitchLine, OT 630E04P, Lastscheider OT serie OT630E04P, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De Werkschakelaar OT 630E04P uit de SwitchLine-serie is ontworpen voor het veilig schakelen en scheiden van hoofd- en verdeelkringen in industriële omgevingen. Dankzij de 4-polige uitvoering is hij geschikt voor drie fasen plus nul, met frontbediening voor een directe en intuïtieve bediening aan de voorzijde.Belangrijke pluspunten: bodemmontage voor een snelle en stabiele installatie, een zwarte IP65-hendel met as voor betrouwbare bediening in stoffige of vochtige omstandigheden, en een meegeleverde terminal-boutenset die bekabeling versnelt en aansluitfouten helpt voorkomen. De robuuste constructie en duidelijke schakelpositie verhogen de bedrijfszekerheid, terwijl het compacte ontwerp eenvoudig integreert in panelen en kasten. Hiermee combineert de OT 630E04P efficiëntie, veiligheid en duurzaamheid in één oplossing.
| Breedte | 331 |
| Aantal polen | 4 |
| Hoogte | 250 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 630 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Nom. vermogen bij AC-3, 400 V | 355 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 355 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 630 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 630 A |
| Schakelvermogen bij 400 V | 355 kW |
| Model | SwitchLine |
