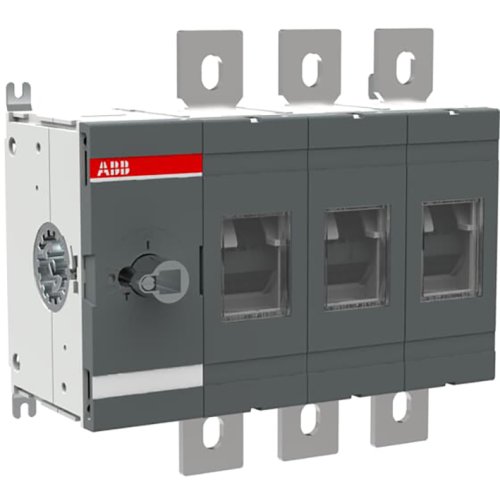

ABB Componenten Lastscheider OT serie OT600U03
Artikelnummer: 20095130
Artikelnummer fabrikant: 1SCA022798R0730
EAN Code: 6417019264103
ABB Componenten, SwitchLine, OT600U03, Lastscheider OT serie OT600U03, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
OT600U03 uit de SwitchLine-serie is een 3-polige Werkschakelaar voor het veilig scheiden en schakelen van AC-stroomkringen in verdeel- en besturingspanelen. Ideaal voor hoofd- en onderhoudsschakelingen waar zichtbare scheiding en bedrijfszekerheid essentieel zijn.Met bediening aan de voorzijde en Bodemmontage integreert deze handbediende uitvoering eenvoudig in paneeldeuren en kastsystemen. De niet-zekeringdragende opbouw biedt flexibiliteit in combinatie met externe Zekeringhouders. Hendel en As zijn naar keuze te selecteren voor de gewenste bedieningsafstand; een terminal boutenset is inbegrepen voor snelle, betrouwbare aansluiting. De SwitchLine-constructie staat voor robuustheid en langdurige performance, met een compacte footprint die ruimte bespaart in de kast.
| Breedte | 266 |
| Aantal polen | 3 |
| Hoogte | 250 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 600 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 450 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 800 A |
| Schakelvermogen bij 400 V | 450 kW |
| Model | SwitchLine |
