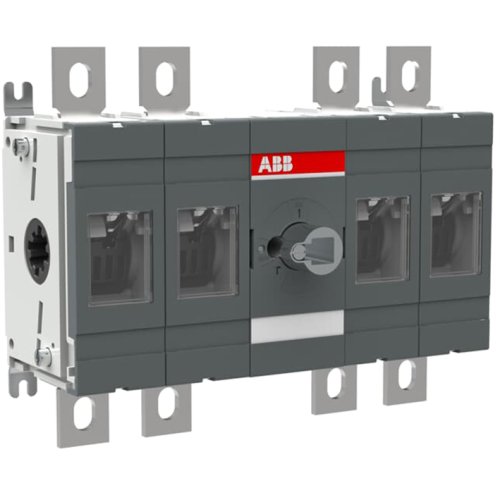

ABB Componenten Lastscheider OT serie OT400E22
Artikelnummer: 20094697
Artikelnummer fabrikant: 1SCA022727R8420
EAN Code: 6417019235929
ABB Componenten, OT, OT400E22, Lastscheider OT serie OT400E22, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OT400E22 uit de OT-serie is ontworpen voor veilig schakelen en scheiden in veeleisende AC-toepassingen. De 4-polige, front bediende uitvoering met Bodemmontage past naadloos in paneel- en machinebouw en biedt betrouwbare onderbreking tijdens onderhoud of noodstop.De Bodemmontage vereenvoudigt een stevige en snelle plaatsing. Een boutenset voor de aansluitklemmen is inbegrepen om montagetijd te verkorten en een solide verbinding te garanderen. Hendel en As zijn niet inbegrepen, waardoor vrij kan worden gekozen uit passende bedieningsaccessoires voor de gewenste deurdiepte en ergonomie. De robuuste OT-architectuur zorgt voor hoge bedrijfszekerheid, duidelijke scheiding en lange levensduur, terwijl de 4-polige configuratie een complete fase-onderbreking biedt voor extra veiligheid en compliance.
| Breedte | 240 |
| Aantal polen | 4 |
| Hoogte | 185 |
| Diepte | 107 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 400 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 230 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 400 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 400 A |
| Schakelvermogen bij 400 V | 230 kW |
| Model | OT |
