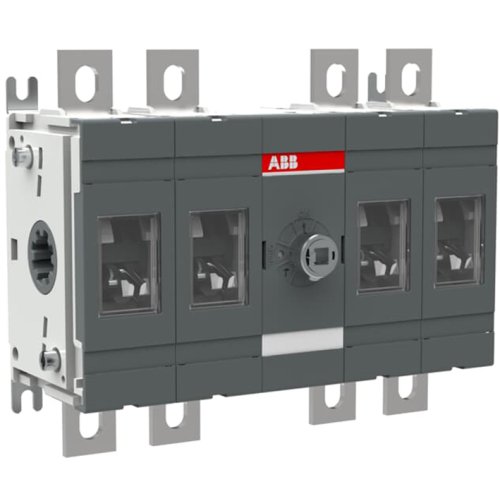

ABB Componenten Lastscheider OT serie OT160EV22
Artikelnummer: 20096760
Artikelnummer fabrikant: 1SCA120535R1001
EAN Code: 6417019520025
ABB Componenten, OT, OT 160EV22, Lastscheider OT serie OT160EV22, 180,5, 82,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De Werkschakelaar OT 160EV22 is ontworpen voor het betrouwbaar schakelen en scheiden van voedingslijnen in besturingskasten en verdelers. Met 4-polige uitvoering bedient hij drie fasen plus nul voor een complete onderbreking, ideaal voor onderhoud en veilige uitschakeling van installaties. Frontbediening biedt directe, intuïtieve bediening in de deur of het frontpaneel.Dankzij Bodemmontage past de schakelaar naadloos in paneelbouw. De Hendel en As zijn niet inbegrepen, waardoor vrije keuze ontstaat in bedieningsaccessoires en paneellayout. Een meegeleverde klem-boutenset verkort de montagetijd en zorgt voor solide aansluitingen. Als onderdeel van de OT-serie staat dit model voor robuustheid en consistent schakelen, ook bij frequente bedieningen.
| Breedte | 150 |
| Aantal polen | 4 |
| Hoogte | 180,5 |
| Diepte | 82,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 160 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 88 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 160 A |
| Schakelvermogen bij 400 V | 88 kW |
| Model | OT |
