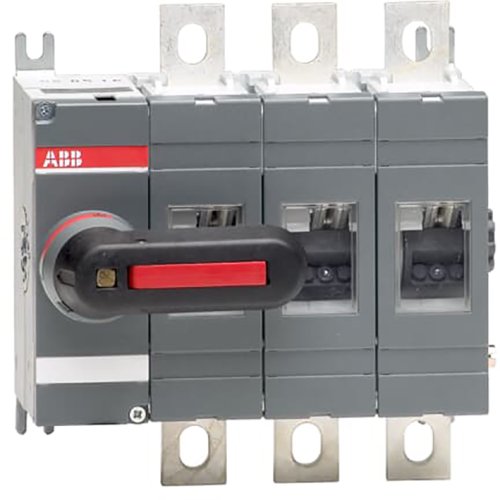

ABB Componenten Lastscheider OT serie OT160EV03K
Artikelnummer: 20096752
Artikelnummer fabrikant: 1SCA120513R1001
EAN Code: 6417019519739
ABB Componenten, SwitchLine, OT160EV03K, Lastscheider OT serie OT160EV03K, 145,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OT160EV03K uit de SwitchLine-serie biedt betrouwbaar schakelen en scheiden van driefasige vermogenskringen in machines en verdeelinrichtingen. De frontbediende uitvoering maakt snelle, directe bediening mogelijk, ideaal voor onderhoudssituaties en veilig uitschakelen van circuits.De 3-polige, op de bodem gemonteerde uitvoering met zwarte, direct gemonteerde hendel zorgt voor compacte inbouw en een solide schakelgevoel. De meegeleverde aansluitbouten versnellen de bekabeling en beperken montagetijd. Duidelijke standweergave verhoogt de bedrijfszekerheid, terwijl de robuuste constructie is ontworpen voor een lange levensduur in veeleisende omgevingen. Zo combineert OT160EV03K een efficiënte montage met betrouwbare prestaties in het dagelijks gebruik.
| Breedte | 145,5 |
| Aantal polen | 3 |
| Hoogte | 150 |
| Diepte | 107 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 160 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 100 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 88 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 160 A |
| Schakelvermogen bij 400 V | 88 kW |
| Model | SwitchLine |
