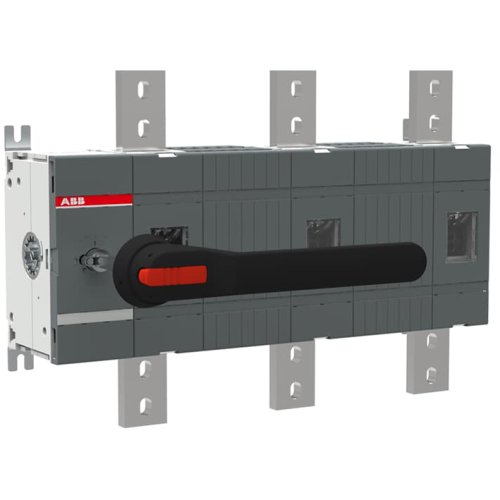

ABB Componenten Lastscheider OT serie OT1600E03W8P
Artikelnummer: 20095527
Artikelnummer fabrikant: 1SCA022871R8970
EAN Code: 6417019338736
ABB Componenten, OT, OT1600E03W8P, Lastscheider OT serie OT1600E03W8P, 544,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OT-serie Werkschakelaar OT1600E03W8P is ontworpen voor het veilig schakelen en scheiden van driefase-voedingen in paneel- en machinebouw. Deze 3-polige, frontbediende oplossing met bodemmontage past naadloos in verdeelkasten en schakelkasten waar betrouwbaarheid en duidelijke bediening cruciaal zijn.De zwarte IP65-hendel en meegeleverde as zorgen voor robuuste, toegankelijke bediening aan de frontzijde, ook in veeleisende omgevingen. De brede faseafstand verhoogt de elektrische veiligheid en verkleint de kans op overslag, terwijl de inbegrepen terminal-boutenset de montage versnelt en foutkansen beperkt. Compact in inbouw, stevig in gebruik en compleet geleverd: OT1600E03W8P combineert hoge bedrijfszekerheid met snelle, nette paneelopbouw.
| Breedte | 544,5 |
| Aantal polen | 3 |
| Hoogte | 372 |
| Diepte | 167 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.600 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | OT |
