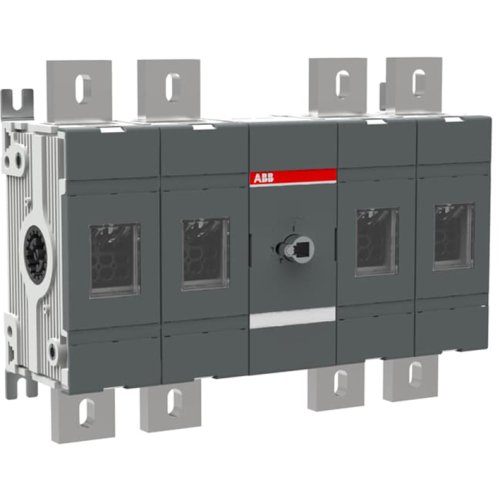

ABB Componenten Lastscheider OT serie OT1000E22
Artikelnummer: 20095596
Artikelnummer fabrikant: 1SCA101548R1001
EAN Code: 6417019364292
ABB Componenten, OT, OT1000E22, Lastscheider OT serie OT1000E22, 254,5, 145,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De OT1000E22 werkschakelaar is ontworpen voor het veilig schakelen en scheiden van stroomkringen in energieverdeling en machinebesturing. Met 4-polige uitvoering biedt hij volledige scheiding voor onderhoud en stilstand, terwijl frontbediening zorgt voor directe, duidelijke statusweergave. Bodemmontage maakt een stevige inbouw in panelen mogelijk.Belangrijke voordelen: de hendel en as zijn modulair en niet inbegrepen, zodat de juiste lengte en positie per kastdeur gekozen kan worden. De meegeleverde boutenset voor klemmen versnelt de montage en garandeert een solide aansluiting. De 4-polige architectuur verhoogt de bedrijfszekerheid, en de robuuste OT-serie staat bekend om duurzame prestaties onder zware omstandigheden. Geschikt als hoofdschakelaar of voor sectiescheiding, met een breed aanbod aan bijpassende accessoires voor extra functionaliteit.
| Breedte | 254,5 |
| Aantal polen | 4 |
| Hoogte | 306 |
| Diepte | 145,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.000 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 560 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.000 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.000 A |
| Schakelvermogen bij 400 V | 560 kW |
| Model | OT |
