ABB Componenten Lastscheider OT serie 4P
Artikelnummer: 20096059
Artikelnummer fabrikant: 1SCA108347R1001
EAN Code: 6417019416472

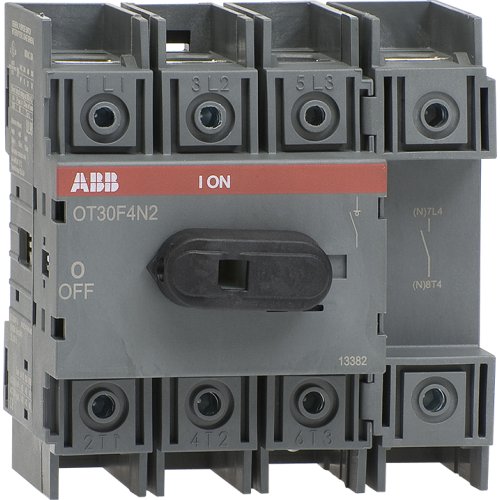

ABB Componenten, SwitchLine, OT30F4N2, Lastscheider OT serie 4P, 96,5, IP20, Schroefaansluiting, Zwart, Compleet apparaat in behuizing ingebouwd
De SwitchLine OT30F4N2 werkschakelaar is ontworpen voor het veilig schakelen en scheiden van voedings- en besturingscircuits in paneelbouw en machineomgevingen. Dankzij de 4-polige uitvoering waarborgt hij complete scheiding, ook in installaties met nulgeleider.Deze handbediende lastscheider biedt bodemmontage én DIN-rail montage voor maximale inbouwflexibiliteit. Frontbediening zorgt voor directe, veilige toegang, terwijl front afgeschermde klemmen extra bescherming en een nette bekabeling bieden. Het niet-zekeringtype geeft vrijheid in de keuze en positionering van zekeringen. Hendel en as zijn niet inbegrepen, zodat de gebruiker het gewenste deurkoppel- of bedieningsaccessoire kan selecteren. Robuust, compact en onderdeel van de SwitchLine-serie voor betrouwbare, consistente prestaties in elke schakelkast.
| Breedte | 96,5 |
| Aantal polen | 4 |
| Hoogte | 100 |
| Diepte | 86 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 18,5 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 40 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 40 A |
| Schakelvermogen bij 400 V | 18,5 kW |
| Model | SwitchLine |
