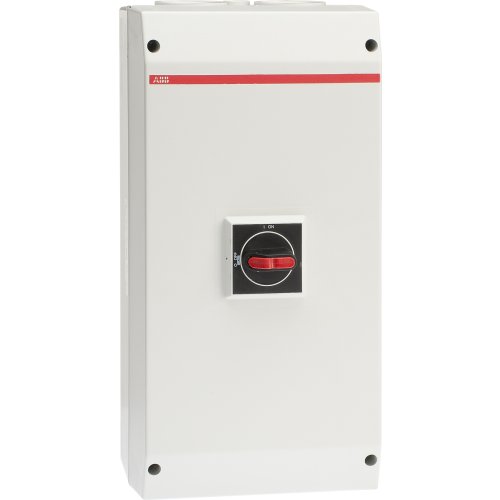

ABB Componenten Lastscheider in kast OT serie
Artikelnummer: 20095174
Artikelnummer fabrikant: 1SCA022812R7180
EAN Code: 6417019274874
ABB Componenten, Enclosed Switches, OTP 125B3M, Lastscheider in kast OT serie, IP65, Draaiknop, Zwart, Compleet apparaat in behuizing ingebouwd
De Werkschakelaar in behuizing OTP 125B3M uit de Enclosed Switches serie is ontworpen voor het veilig scheiden en schakelen van machines en installaties tot 415 V (AC-23, 90 A, 45 kW). Hiermee wordt onderhoud en storingswerk gecontroleerd en veilig uitgevoerd.De robuuste, glasvezelversterkte polycarbonaat behuizing (IP65) is UV-bestendig en geschikt voor binnen- en buitenopstelling. De zwarte selector-hendel is vergrendelbaar met drie hangsloten voor duidelijke lock-out, terwijl de afdekking interlocked is en desgewenst tijdelijk te omzeilen voor thermografie. Voor snelle bekabeling zijn er getapte kabelinvoeren met knock-outs voor twee parallelle kabels en één besturingskabel, zowel boven als onder. De schakelaar ondersteunt een vijfdraads systeem met vaste nuldraadaansluiting en PE-klem, wat aansluitfouten minimaliseert en tijd bespaart. Dit alles levert betrouwbare bedrijfszekerheid, hoge veiligheid en soepel onderhoud.
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Enclosed Switches |
