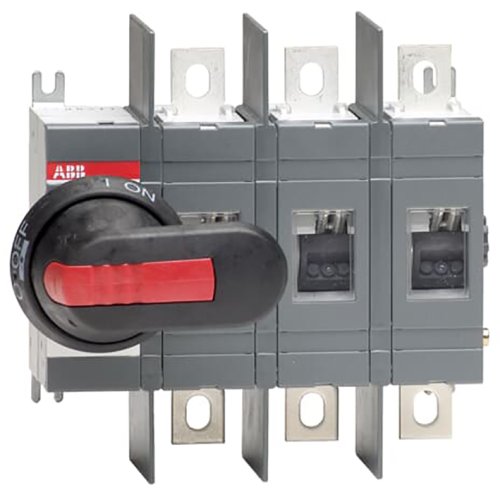

ABB Componenten Lastscheider
Artikelnummer: 20094549
Artikelnummer fabrikant: 1SCA022709R9920
EAN Code: 6417019225920
ABB Componenten, SwitchLine, OT 200U03P, Lastscheider, 169,5, 82,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De Werkschakelaar OT 200U03P uit de SwitchLine-serie is ontwikkeld voor het veilig scheiden en schakelen van AC-belastingen in machine- en paneeltoepassingen. Ideaal voor hoofdscheiding en onderhoudswerk, met directe, handbediende bediening voor maximale bedrijfszekerheid en duidelijkheid op de werkvloer.Deze uitvoering wordt compleet geleverd met Hendel en As, wat installatie en inbedrijfstelling versnelt. De bescherming volgens NEMA 1, 3R, 12 en IP65 maakt hem geschikt voor veeleisende omgevingen, zowel binnen als buiten. Dit resulteert in betrouwbare prestaties tegen stof, water en mechanische invloeden. De robuuste constructie en consistente schakelkracht helpen ongeplande stilstand te voorkomen en verhogen de veiligheid van het systeem.
| Breedte | 169,5 |
| Aantal polen | 3 |
| Hoogte | 170 |
| Diepte | 82,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 200 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | SwitchLine |
