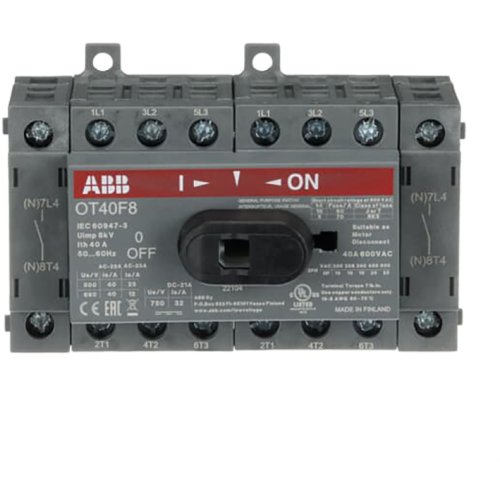

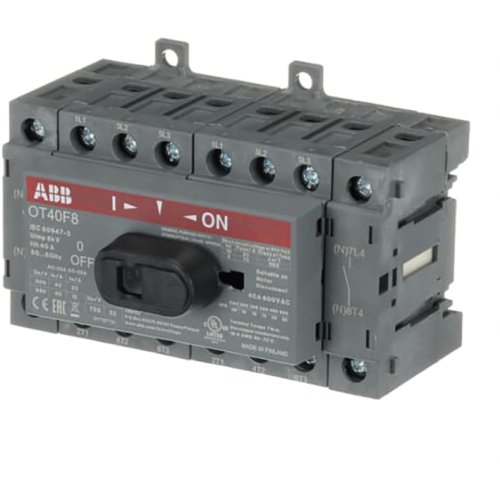

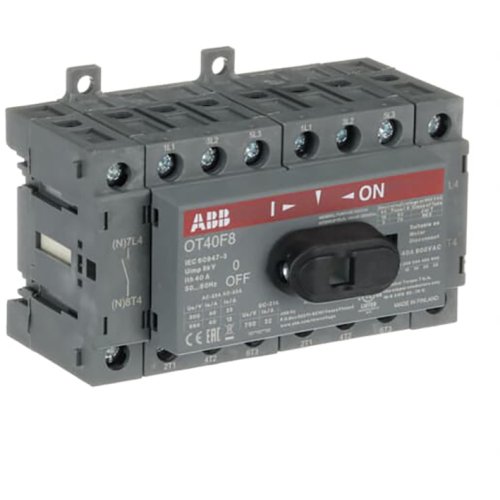

ABB Componenten Lastscheider 8P, 40 A bodem / DIN-rail montage
Artikelnummer: 20095758
Artikelnummer fabrikant: 1SCA104938R1001
EAN Code: 6417019390789
ABB Componenten, SwitchLine, OT40F8, Lastscheider 8P, 40 A bodem / DIN-rail montage, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OT40F8 uit de SwitchLine-serie is ontworpen voor het schakelen en veilig scheiden van meerfasige stroomkringen tot 40 A in besturings- en verdeelinrichtingen. De 8-polige uitvoering biedt flexibiliteit voor meerdere circuits of 4P+4P-toepassingen, met frontbediening voor directe, betrouwbare bediening aan het paneel.De combinatie van bodemmontage en DIN-rail montage maakt snelle integratie in uiteenlopende kastsituaties mogelijk. Beschermde klemmaansluitingen verhogen de veiligheid en verminderen het risico op aanraakfouten tijdens de bekabeling. Als lastscheider zonder zekeringen laat hij zich eenvoudig combineren met externe beveiligingscomponenten. Hendel en as zijn niet inbegrepen, zodat een passende bedieningsoplossing naar wens kan worden gekozen. Compact, robuust en gebouwd voor langdurige bedrijfszekerheid.
| Breedte | 83 |
| Aantal polen | 8 |
| Hoogte | 68 |
| Diepte | 68 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 40 A |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 11 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 40 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 23 A |
| Schakelvermogen bij 400 V | 11 kW |
| Model | SwitchLine |
