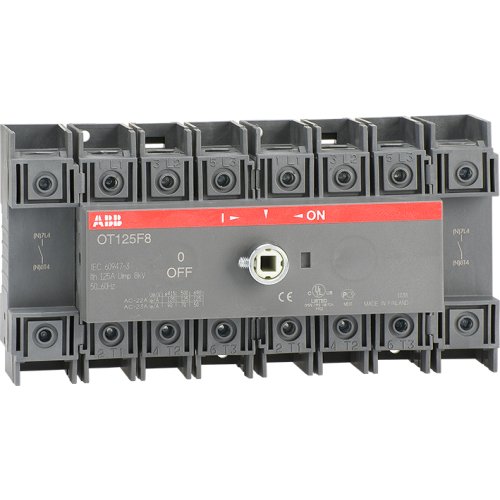

ABB Componenten Lastscheider 8P, 125 A bodem / DIN-rail montage
Artikelnummer: 20095787
Artikelnummer fabrikant: 1SCA105059R1001
EAN Code: 6417019391892
ABB Componenten, SwitchLine, OT125F8, Lastscheider 8P, 125 A bodem / DIN-rail montage, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
De OT125F8 Werkschakelaar uit de SwitchLine serie is ontworpen voor het veilig schakelen en scheiden van stroomkringen tot 125 A in meerpolige toepassingen. Dankzij 8-polige uitvoering en frontbediening is hij ideaal voor hoofd- en sectieschakelingen, onderhoud en stilstand, zowel op bodem als op DIN-rail gemonteerd.Belangrijke voordelen: front bediende werking voor duidelijke, directe bediening; bodemmontage en DIN-rail montage voor snelle, flexibele integratie; voorzijde beschermde klemmen met afdekkap voor extra veiligheid; non-fusible ontwerp voor eenvoudig schakelen zonder geïntegreerde zekeringen. De hendel en as zijn niet inbegrepen, waardoor de gewenste bedieningsoplossing vrij kan worden gekozen. Compact, robuust en betrouwbaar: een praktische 8-polige oplossing die installatiegemak, veiligheid en bedrijfszekerheid combineert.
| Breedte | 193 |
| Aantal polen | 8 |
| Hoogte | 100 |
| Diepte | 86 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Nom. vermogen bij AC-3, 400 V | 45 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | SwitchLine |
