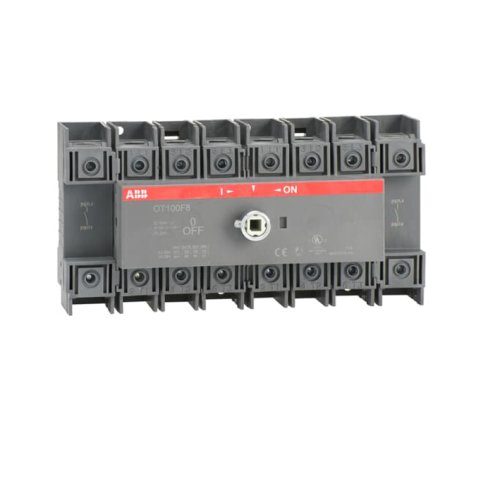

ABB Componenten Lastscheider 8P, 100 A bodem / DIN-rail montage
Artikelnummer: 20095778
Artikelnummer fabrikant: 1SCA105022R1001
EAN Code: 6417019391533
ABB Componenten, SwitchLine, OT100F8, Lastscheider 8P, 100 A bodem / DIN-rail montage, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
SwitchLine Werkschakelaar OT100F8 is een 8-polige lastscheider voor het veilig schakelen en scheiden van AC-belastingen tot 100 A in besturings- en verdeelkasten. Ideaal voor onderhouds- en bedrijfsveiligheid waar betrouwbare onderbreking en duidelijke bediening vereist zijn.De werkschakelaar is frontbediend en geschikt voor zowel bodemmontage als DIN-rail, wat flexibiliteit biedt in compacte opstellingen. Voorzijde beschermde klemmen verhogen de veiligheid tijdens installatie en service. Het non-fusible ontwerp maakt vrije keuze van externe beveiliging mogelijk. Hendel en as zijn niet inbegrepen, zodat de bedieningsoplossing precies kan worden afgestemd op de toepassing. Als onderdeel van de SwitchLine serie levert de OT100F8 consistente prestaties en een snelle, overzichtelijke montage in uiteenlopende panelen.
| Breedte | 193 |
| Aantal polen | 8 |
| Hoogte | 100 |
| Diepte | 86 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | SwitchLine |
