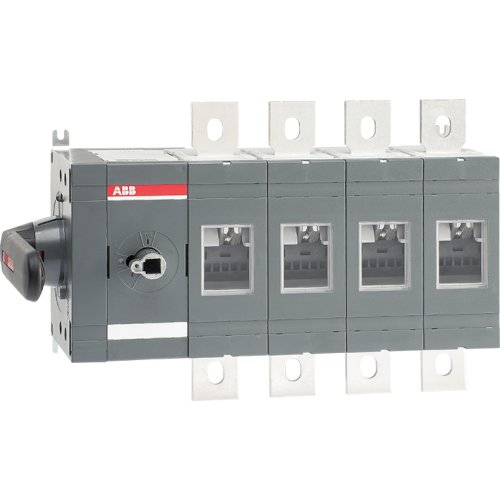

ABB Componenten Lastscheider 800A 4P, zijbediend
Artikelnummer: 20095406
Artikelnummer fabrikant: 1SCA022860R2910
EAN Code: 6417019309002
ABB Componenten, OT, OT800ES04K, Lastscheider 800A 4P, zijbediend, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
OT800ES04K Werkschakelaar is ontworpen voor veilig schakelen en scheiden van vermogenskringen tot 800 A in paneel- en machinebouw. Het 4-polige ontwerp biedt betrouwbare onderbreking van alle fasen, met zijbediening voor ergonomische toegang in krappe ruimtes en bij frontmontage op panelen.Dankzij bodemmontage is integratie in besturingskasten eenvoudig en consistent. De zwarte, direct gemonteerde hendel zorgt voor een solide, directe bediening zonder extra as of koppeldelen. De meegeleverde klemmenbouten versnellen de installatie en garanderen een stevige, duurzame aansluiting. Als onderdeel van de OT-serie levert deze werkschakelaar bewezen mechanische robuustheid, duidelijke schakelfunctie en hoge bedrijfszekerheid in veeleisende toepassingen.
| Breedte | 406 |
| Aantal polen | 4 |
| Hoogte | 250 |
| Diepte | 130 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 800 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 450 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 800 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 800 A |
| Schakelvermogen bij 400 V | 450 kW |
| Model | OT |
