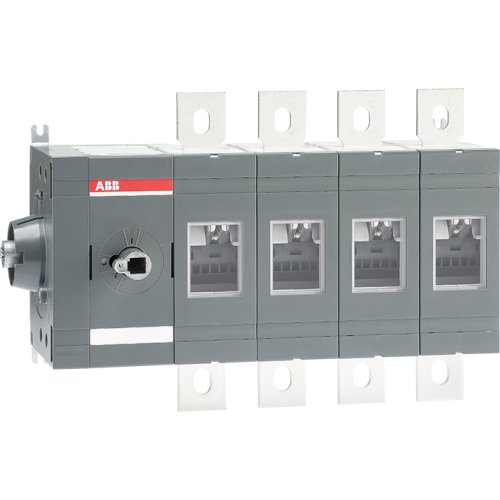

ABB Componenten Lastscheider, 800A 4P zijbediend
Artikelnummer: 20095405
Artikelnummer fabrikant: 1SCA022860R2830
EAN Code: 6417019308999
ABB Componenten, SwitchLine, OT 800ES04, Lastscheider, 800A 4P zijbediend, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De OT 800ES04 Werkschakelaar uit de SwitchLine-serie is ontworpen voor het veilig schakelen en scheiden van vermogens tot 800 A in verdeelinrichtingen en machine-omgevingen. De 4-polige, zijbediende uitvoering met bodemmontage laat zich naadloos integreren in paneelbouw en biedt betrouwbare onderbreking bij onderhoud en storingen.De bodemgemonteerde basis wordt geleverd met terminal-boutenset voor snelle, zekere bekabeling. Hendel en as zijn niet inbegrepen, zodat de gebruiker vrij is om de juiste bedieningsoplossing en paneeldiepte te kiezen. Dit vergroot de ontwerpflexibiliteit, verkort installatietijd en ondersteunt een nette, servicevriendelijke opbouw. De robuuste mechaniek en duidelijke scheiding zorgen voor operationele veiligheid en continuïteit, ook bij intensief schakelen.
| Breedte | 381 |
| Aantal polen | 4 |
| Hoogte | 250 |
| Diepte | 130 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | MV |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 800 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Nom. vermogen bij AC-3, 400 V | 450 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 450 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 800 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 800 A |
| Schakelvermogen bij 400 V | 450 kW |
| Model | SwitchLine |
