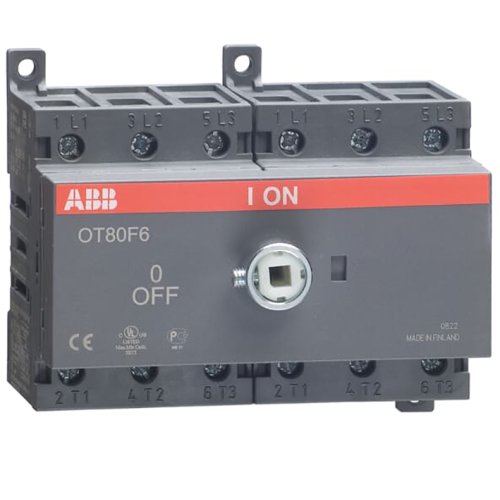

ABB Componenten Lastscheider 6P, 80 A bodem / DIN-rail montage
Artikelnummer: 20095876
Artikelnummer fabrikant: 1SCA105427R1001
EAN Code: 6417019393629
ABB Componenten, SwitchLine, OT80F6, Lastscheider 6P, 80 A bodem / DIN-rail montage, 91,5, 84,5, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
OT80F6 Werkschakelaar uit de SwitchLine-serie is ontworpen voor het veilig schakelen en scheiden van 6-polige circuits tot 80 A, ideaal voor besturings- en verdeeltoepassingen. Dankzij frontbediening biedt hij direct en betrouwbaar schakelen in panelen waar duidelijke bediening cruciaal is.De werkschakelaar is geschikt voor bodemmontage en DIN-rail montage, wat flexibiliteit in opbouw geeft. Beschermde klemmen verminderen aanrakingsgevaar en helpen een nette, foutarme bedrading te realiseren. Het zekeringloze ontwerp maakt combinaties met externe beveiliging eenvoudig. Hendel en as zijn niet inbegrepen, zodat een passende bedieningsoplossing naar wens kan worden gekozen. Robuuste bouwkwaliteit en consistente prestaties maken de OT80F6 een solide keuze voor compacte, professionele schakelinrichtingen met hoge beschikbaarheid.
| Breedte | 105 |
| Aantal polen | 6 |
| Hoogte | 91,5 |
| Diepte | 84,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 80 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 75 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | SwitchLine |
