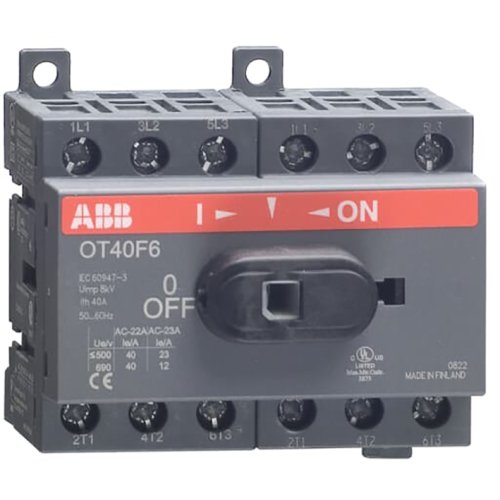

ABB Componenten Lastscheider 6P, 40 A bodem / DIN-rail montage
Artikelnummer: 20095757
Artikelnummer fabrikant: 1SCA104936R1001
EAN Code: 6417019390765
ABB Componenten, SwitchLine, OT40F6, Lastscheider 6P, 40 A bodem / DIN-rail montage, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
De OT40F6 uit de SwitchLine is een 6-polige Werkschakelaar voor het veilig uitschakelen en scheiden van stroomkringen tot 40 A in industriële en utilitaire toepassingen. Frontbediening zorgt voor snelle, duidelijke bediening in het paneel. Dankzij bodemmontage of DIN-rail montage past hij moeiteloos in compacte besturingskasten en bij retrofit.Beschermde klemmen verhogen de aanraakveiligheid en verkleinen de kans op bedradingsfouten. De zekeringloze uitvoering biedt betrouwbare scheiding; combineer eenvoudig met externe beveiliging wanneer vereist. Met 6 polen is er flexibiliteit voor drie fasen plus hulpcircuits. Het modulaire ontwerp – hendel en as niet inbegrepen – laat de keuze voor de juiste bedieningsoplossing en paneeldiepte. Dit maakt de OT40F6 tot een duurzame, efficiënte oplossing voor bedrijfszekere schakeling en isolatie.
| Breedte | 70 |
| Aantal polen | 6 |
| Hoogte | 68 |
| Diepte | 68 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 40 A |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 11 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 40 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 23 A |
| Schakelvermogen bij 400 V | 11 kW |
| Model | SwitchLine |
