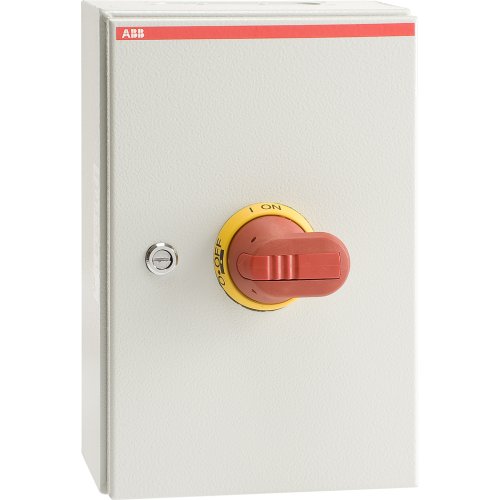

ABB Componenten Lastscheider, 6P 37kW, B-Flange rode knop
Artikelnummer: 20094154
Artikelnummer fabrikant: 1SCA022555R7740
EAN Code: 6417019177397
ABB Componenten, Enclosed Switches, OTL75A6B, Lastscheider, 6P 37kW, B-Flange rode knop, IP65, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
De OTL75A6B uit de serie Enclosed Switches is een werkschakelaar voor het veilig lokaal scheiden en vergrendeld uitschakelen van machines en motoren tot 37 kW in 6-polige toepassingen. Ideaal voor onderhoud en noodstop-situaties, met duidelijke statusweergave via de rood-gele pistoolhendel op B-flens. Zo blijft de installatie betrouwbaar en stilstand tot een minimum beperkt.Belangrijke pluspunten: lastscheider in behuizing met IP65, robuuste stalen kast (alu-zink met polyester poedercoating) voor intensief en buitengebruik (UV-, water- en dompelbestendig conform UL746C). Het deksel is mechanisch vergrendeld en niet te openen in de AAN-stand; vergrendeling is doelgericht ophefbaar voor thermografische inspecties. Inclusief gemonteerd hulpcontact (1NO), PE-klem en knockout kabelinvoeren. AC-23 80 A, 415 V. Interlocked cover met deur en slot voor extra veiligheid.
| Breedte | 200 |
| Aantal polen | 6 |
| Hoogte | 300 |
| Diepte | 135 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | Enclosed Switches |
