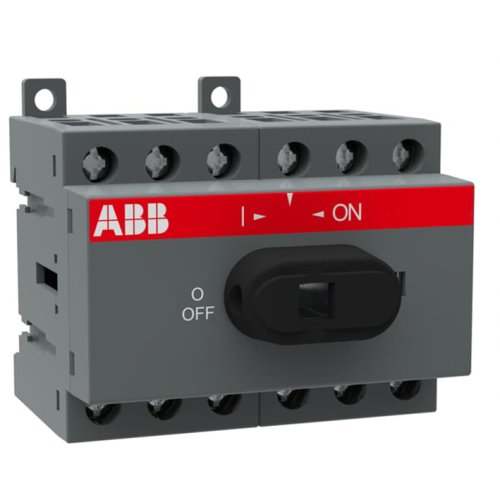

ABB Componenten Lastscheider 6P, 16 A bodem / DIN-rail montage
Artikelnummer: 20095739
Artikelnummer fabrikant: 1SCA104834R1001
EAN Code: 6417019389783
ABB Componenten, SwitchLine, OT16F6, Lastscheider 6P, 16 A bodem / DIN-rail montage, IP20, Schroefaansluiting, 7,5, Compleet apparaat in behuizing ingebouwd
De Werkschakelaar OT16F6 uit de SwitchLine-serie is ontworpen voor het veilig schakelen en ontkoppelen van 6-polige belastingen tot 16 A in besturingskasten en machineomgevingen. Dankzij frontbediening biedt hij een duidelijke, directe bediening aan de voorzijde van het paneel.De OT16F6 combineert flexibiliteit met snelle montage: geschikt voor zowel bodemmontage als DIN-rail montage. Beschermde klemmen verhogen de veiligheid en minimaliseren kans op aanrakingsgevaar, terwijl het compacte ontwerp ruimte bespaart in de kast. De uitvoering is zonder zekeringen voor minimale vermogensverliezen en een eenvoudige configuratie. Hendel en as zijn niet inbegrepen, zodat de gebruiker precies de benodigde bedieningsaccessoires kan kiezen voor de toepassing. Zo ontstaat een robuuste, betrouwbare schakeling met optimale inbouwvrijheid en overzichtelijke bediening.
| Breedte | 70 |
| Aantal polen | 6 |
| Hoogte | 68 |
| Diepte | 68 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 25 A |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 7,5 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 16 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 16 A |
| Schakelvermogen bij 400 V | 7,5 kW |
| Model | SwitchLine |
