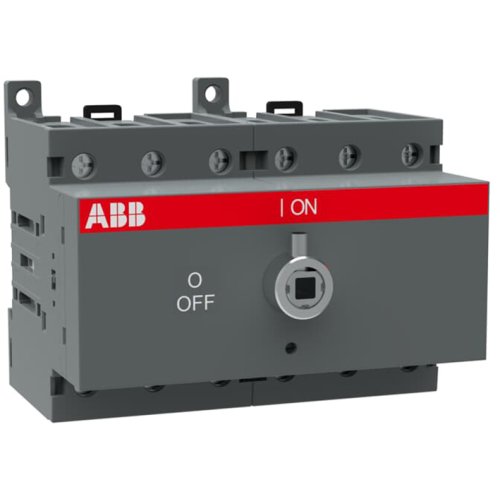

ABB Componenten Lastscheider 6P, 125 A bodem / DIN-rail montage
Artikelnummer: 20095867
Artikelnummer fabrikant: 1SCA105379R1001
EAN Code: 6417019393155
ABB Componenten, SwitchLine, OT63F6, Lastscheider 6P, 125 A bodem / DIN-rail montage, 91,5, 84,5, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
De OT63F6 uit de SwitchLine is een 6-polige werkschakelaar voor het veilig schakelen en scheiden van voedings- en besturingscircuits tot 125 A. Ideaal voor paneelbouw en machine-omgevingen waar compacte inbouw en duidelijke bediening gewenst zijn. Dankzij bodemmontage of DIN-rail montage laat hij zich snel integreren, met frontbediening voor directe toegankelijkheid.De uitvoering zonder zekering biedt maximale flexibiliteit in selectiviteit en de keuze van externe beveiliging. Beschermde klemmen verhogen de veiligheid en versnellen het bekabelen. De 6-polige configuratie maakt gelijktijdige onderbreking van meerdere lijnen mogelijk in één compacte oplossing. Hendel en as zijn niet inbegrepen, zodat de gewenste deurhendel en aslengte vrij gekozen kunnen worden voor een optimale paneelopbouw en ergonomie.
| Breedte | 105 |
| Aantal polen | 6 |
| Hoogte | 91,5 |
| Diepte | 84,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 63 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Nom. vermogen bij AC-3, 400 V | 22 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 22 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 63 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 63 A |
| Schakelvermogen bij 400 V | 22 kW |
| Model | SwitchLine |
